Medición de media distancia entre 0,45 y 12 metros

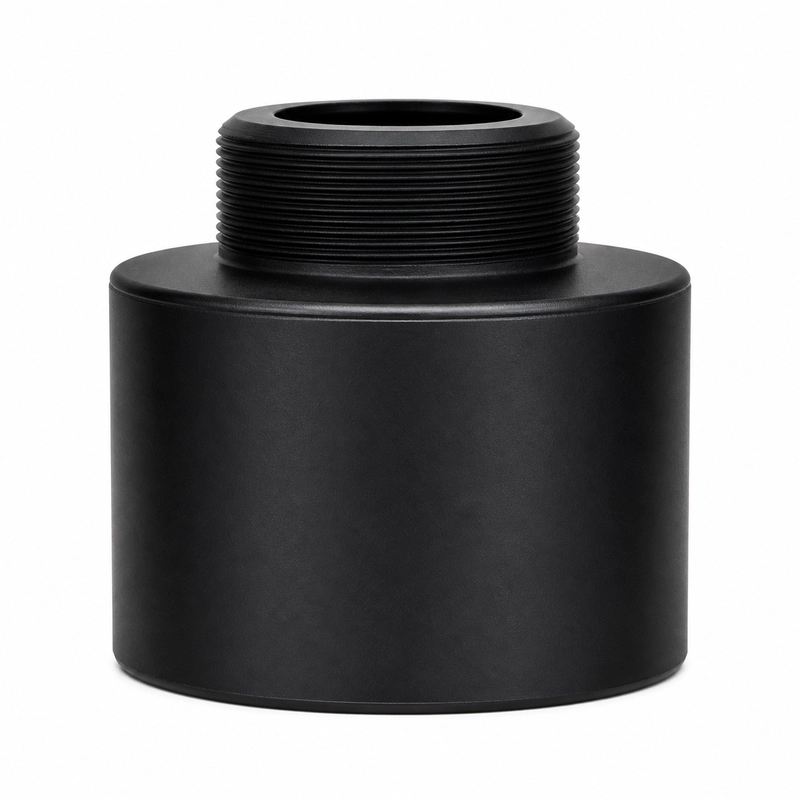

El BBDM-35KR12M es un transductor ultrasónico aéreo de 35 kHz con un alcance de referencia de 0,45 a 12 m. Este intervalo cubre las aplicaciones indicadas de medición de nivel en depósitos y recipientes, medida de distancia en equipos industriales y prevención de colisiones en vehículos y maquinaria.
La documentación también contempla seguridad y vigilancia de áreas. La superficie del objetivo, la geometría de instalación, la trayectoria acústica y la electrónica asociada influyen en el rendimiento dentro del alcance de referencia.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBDM-35KR12M |
| Frecuencia central | 35 kHz +/-5 % |
| Alcance de referencia | 0,45-12 m |
| Impedancia mínima | 180 ohmios +/-20 % |
| Capacitancia | 4 500 pF +/-20 % a 1 kHz |
| Tensión de funcionamiento | Tensión de pico inferior a 1 500 Vpp |
| Temperatura de funcionamiento | -40 a +80 grados C |
| Presión admisible | Hasta 10 kgf o 1 MPa |
| Ancho de haz | Ángulo de media potencia a -3 dB: 10,4° +/-10 % |
| Grado de protección | IP68 |
| Peso | 410 g +/-5 % con cable de 5 cm |
Planificar la instalación con el haz de 10,4°
El ángulo de media potencia especificado a -3 dB es de 10,4° +/-10 %. A lo largo de la trayectoria de 0,45 a 12 m se debe valorar si las paredes del depósito, accesorios, protecciones o estructuras próximas pueden entrar en ese ancho de haz. El tamaño, la superficie y la orientación del objetivo también condicionan el eco recibido.
Para medida en maquinaria o prevención de colisiones, la posición más cercana y el movimiento del objetivo deben ajustarse a la geometría acústica prevista.
Adecuar la electrónica y el entorno
Los circuitos de emisión y recepción deben contemplar la impedancia mínima de 180 ohmios y la capacitancia de 4 500 pF a 1 kHz. La excitación de pico debe permanecer por debajo de 1 500 Vpp. El medio, la presión y la temperatura reales deben respetar el límite de 1 MPa, el intervalo de -40 a +80 grados C y la protección IP68.
