Une plage de mesure de 0,45 à 12 mètres

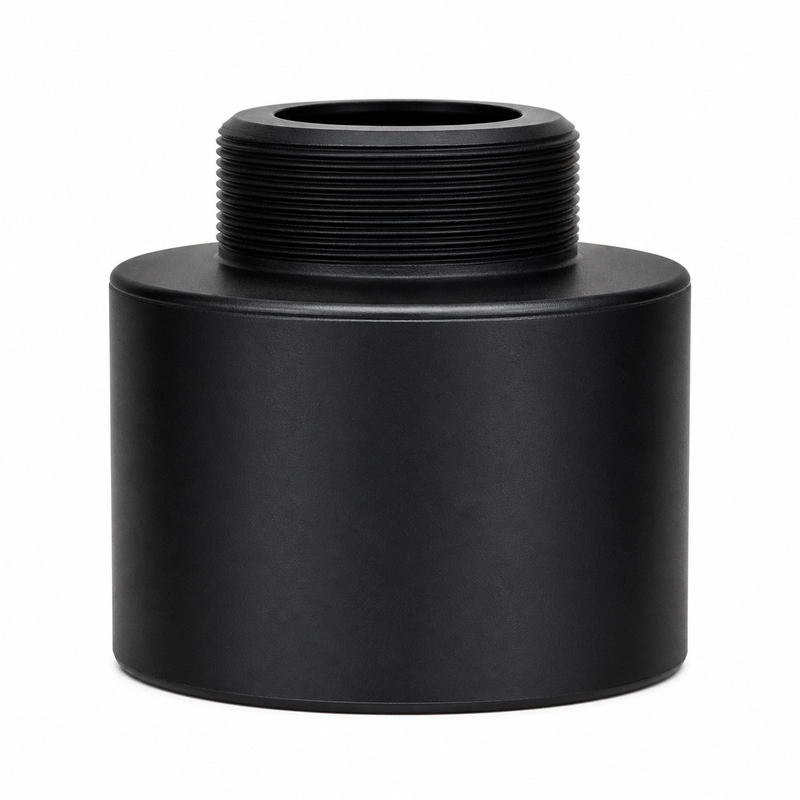

Le BBDM-35KR12M est un transducteur ultrasonore aérien de 35 kHz dont la portée de référence s’étend de 0,45 à 12 m. Cette plage intermédiaire correspond aux applications documentées de mesure de niveau dans les cuves et réservoirs, de télémétrie sur équipements industriels et d’anticollision pour véhicules et machines.
La sécurité et la surveillance de zones figurent également parmi les usages indiqués. La surface de la cible, la géométrie de montage, le trajet acoustique et l’électronique associée influencent les performances dans la portée de référence.
Caractéristiques techniques
| Paramètre | Spécification |
|---|---|
| Modèle | BBDM-35KR12M |
| Fréquence centrale | 35 kHz +/-5 % |
| Portée de référence | 0,45-12 m |
| Impédance minimale | 180 ohms +/-20 % |
| Capacité | 4 500 pF +/-20 % à 1 kHz |
| Tension de fonctionnement | Tension de crête inférieure à 1 500 Vpp |
| Température de fonctionnement | -40 à +80 degrés C |
| Pression admissible | 10 kgf ou 1 MPa au maximum |
| Largeur de faisceau | Angle à mi-puissance à -3 dB : 10,4° +/-10 % |
| Indice de protection | IP68 |
| Masse | 410 g +/-5 % avec un câble de 5 cm |
Tenir compte du faisceau de 10,4°
L’angle à mi-puissance spécifié à -3 dB est de 10,4° +/-10 %. Sur l’ensemble du trajet de 0,45 à 12 m, les parois de cuve, raccords, protections et éléments de machine voisins doivent être examinés par rapport à cette largeur de faisceau. Les dimensions, l’état de surface et l’orientation de la cible influencent également l’écho reçu.
Pour la télémétrie ou l’anticollision, la position minimale de la cible et son déplacement doivent rester compatibles avec la géométrie acoustique prévue.
Adapter l’électronique et les conditions de service
Les circuits d’émission et de réception doivent prendre en compte l’impédance minimale de 180 ohms et la capacité de 4 500 pF à 1 kHz. La tension de crête doit rester inférieure à 1 500 Vpp. Le milieu, la pression et la température réels doivent respecter la limite de 1 MPa, la plage de -40 à +80 degrés C et l’indice IP68.
