Mittlere Messentfernungen von 0,45 bis 12 Metern

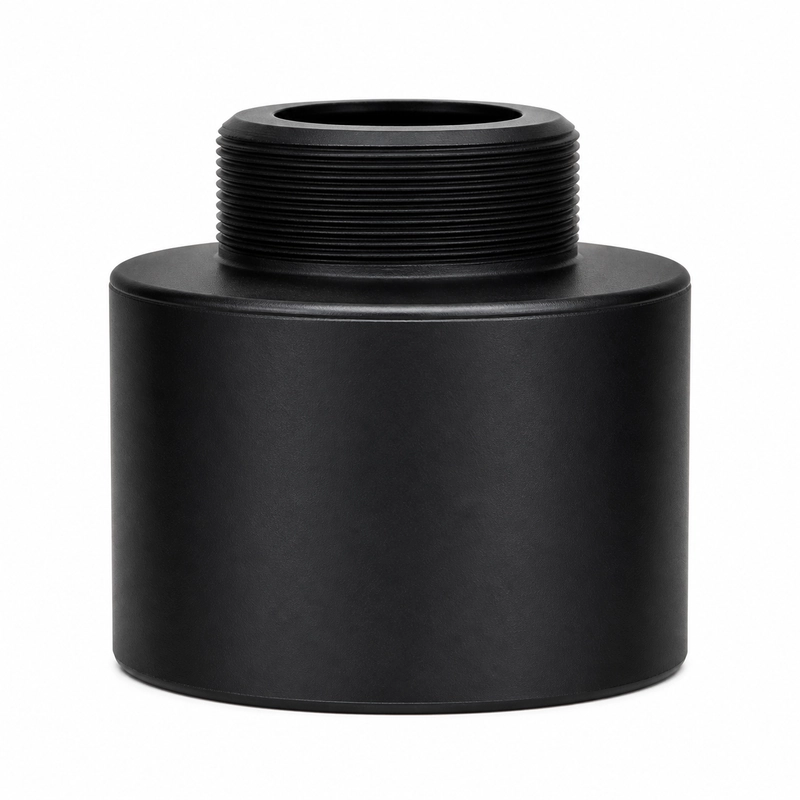

Der BBDM-35KR12M ist ein luftgekoppelter 35-kHz-Ultraschallwandler mit einem Referenzmessbereich von 0,45 bis 12 m. Dieser Bereich ist für die dokumentierten Aufgaben der Füllstandsmessung in Tanks und Behältern, der Abstandsmessung an Industrieanlagen sowie des Kollisionsschutzes von Fahrzeugen und Maschinen vorgesehen.
Auch Sicherheitsanwendungen und die Überwachung von Bereichen sind als Einsatzgebiete genannt. Zieloberfläche, Einbaugeometrie, Schallweg und zugehörige Elektronik beeinflussen die Leistung innerhalb des Referenzmessbereichs.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBDM-35KR12M |
| Mittenfrequenz | 35 kHz +/-5 % |
| Referenzmessbereich | 0,45-12 m |
| Minimale Impedanz | 180 Ohm +/-20 % |
| Kapazität | 4.500 pF +/-20 % bei 1 kHz |
| Betriebsspannung | Spitzenspannung unter 1.500 Vpp |
| Betriebstemperatur | -40 bis +80 Grad C |
| Zulässiger Druck | Bis 10 kgf oder 1 MPa |
| Schallkeulenbreite | -3-dB-Halbwertswinkel: 10,4° +/-10 % |
| Schutzart | IP68 |
| Gewicht | 410 g +/-5 % mit 5 cm Kabellänge |
Den 10,4°-Schallkegel bei der Montage berücksichtigen
Der spezifizierte -3-dB-Halbwertswinkel beträgt 10,4° +/-10 %. Entlang des gesamten Messweges von 0,45 bis 12 m ist zu beurteilen, ob Behälterwände, Einbauten, Schutzteile oder benachbarte Maschinenstrukturen in diesen Schallkegel ragen. Größe, Oberflächenzustand und Ausrichtung des Ziels beeinflussen ebenfalls das zurückkehrende Ultraschallsignal.
Für Maschinenabstandsmessung oder Kollisionsschutz müssen die nächste Zielposition und der Bewegungsbereich zur vorgesehenen Messgeometrie passen.
Elektronik und Betriebsbedingungen abstimmen
Die Sende- und Empfangsschaltung muss die minimale Impedanz von 180 Ohm und die Kapazität von 4.500 pF bei 1 kHz berücksichtigen. Die Spitzenanregung muss unter 1.500 Vpp bleiben. Betriebsmedium, tatsächlicher Druck und Temperatur müssen mit der 1-MPa-Grenze, dem Bereich von -40 bis +80 Grad C und der Schutzart IP68 vereinbar sein.
