面向 8 m 测距的 21° 声场

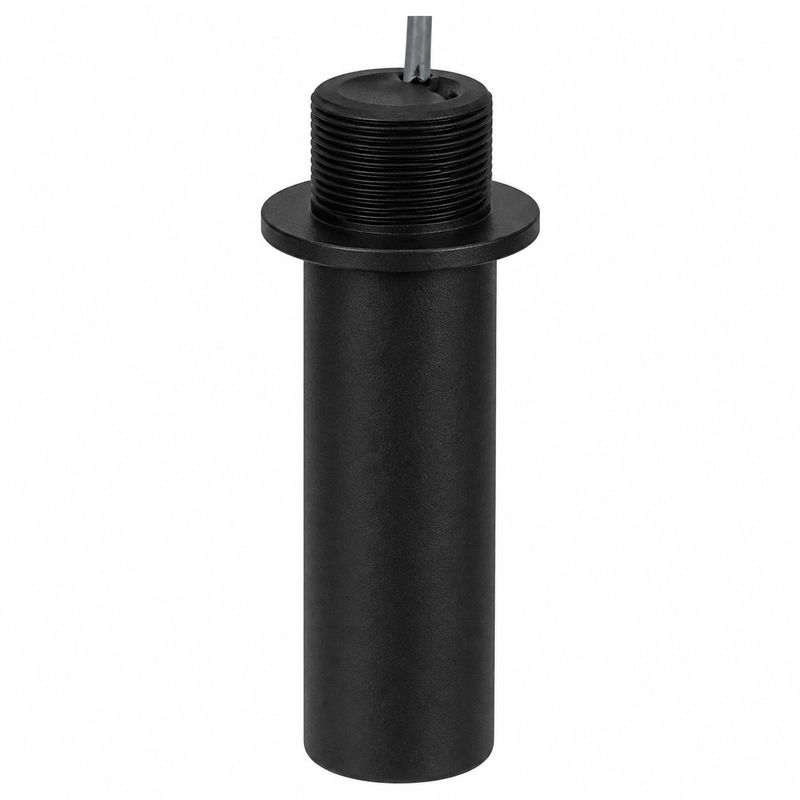

BBDM-34KR8M 是一款空气耦合超声波换能器，中心频率为 34 kHz，建议量程为 0.5-8 m。其 -3 dB 半功率角为 21°，安装时应以该声场参数判断哪些表面或结构可能在测量区域内产生回波。
源资料列出的用途包括储罐与容器液位测量、工业设备测距、车辆与机械防撞，以及安防和区域监控。
电气、声学与环境参数
| 参数 | 技术指标 |
|---|---|
| 型号 | BBDM-34KR8M |
| 中心频率 | 34 kHz +/-5% |
| 建议量程 | 0.5-8 m |
| 最小阻抗 | 3,400 ohm +/-20% |
| 电容量 | 1,700 pF +/-20%（1 kHz） |
| 工作电压 | 峰值电压低于 1,500 Vpp |
| 工作温度 | -40 至 +80 摄氏度 |
| 压力 | 不高于 3 kgf 或 0.3 MPa |
| 波束特性 | -3 dB 半功率角：21° +/-10% |
| 防护等级 | IP68 |
声程与目标回波
建议量程下限为 0.5 m。声程内的储罐颈部、内部构件、设备护罩和邻近机械部件可能产生回波。较小、倾斜或表面不规则的目标，其回波表现可能不同于面积较大且正对换能器的表面。
电气接口
电气接口参数包括 3,400 ohm 最小阻抗、1 kHz 下 1,700 pF 电容量，以及低于 1,500 Vpp 的峰值电压上限。
