Alcance de 8 m con un campo acústico de 21 grados

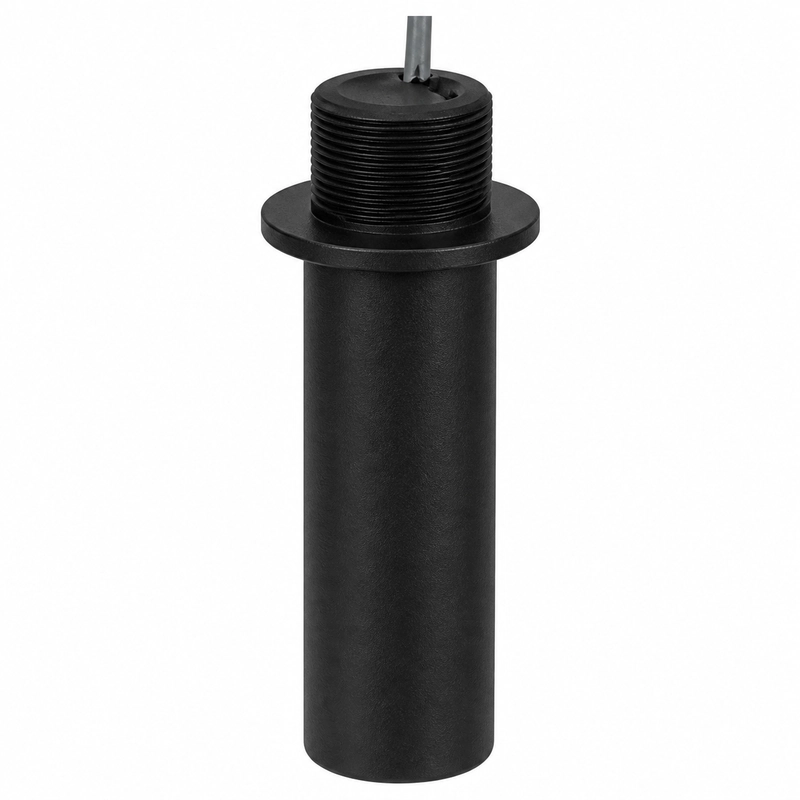

El BBDM-34KR8M es un transductor ultrasónico aéreo con una frecuencia central de 34 kHz y un alcance recomendado de 0,5 a 8 m. Su ángulo de media potencia a -3 dB es de 21 grados, un dato necesario para determinar qué superficies o estructuras pueden generar ecos dentro de la zona de medida.
Las aplicaciones indicadas incluyen la medición de nivel en depósitos y recipientes, la medida de distancias en equipos industriales, la prevención de colisiones de vehículos y maquinaria, y la vigilancia de zonas.
Especificaciones eléctricas, acústicas y ambientales
| Parámetro | Especificación |
|---|---|
| Modelo | BBDM-34KR8M |
| Frecuencia central | 34 kHz +/-5% |
| Alcance recomendado | 0,5-8 m |
| Impedancia mínima | 3.400 ohm +/-20% |
| Capacitancia | 1.700 pF +/-20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico inferior a 1.500 Vpp |
| Temperatura de funcionamiento | -40 a +80 grados C |
| Presión admisible | Hasta 3 kgf o 0,3 MPa |
| Característica del haz | Ángulo de media potencia a -3 dB: 21 grados +/-10% |
| Grado de protección | IP68 |
Trayecto acústico y respuesta del objetivo
El límite inferior del alcance recomendado es de 0,5 m. Los cuellos del depósito, elementos internos, protecciones y piezas próximas de la máquina dentro de la trayectoria acústica pueden generar ecos. Un objetivo pequeño, inclinado o irregular puede devolver un eco distinto al de una superficie amplia y perpendicular.
Interfaz eléctrica
Los datos de interfaz eléctrica incluyen una impedancia mínima de 3.400 ohm, una capacitancia de 1.700 pF a 1 kHz y un límite de tensión de pico inferior a 1.500 Vpp.
