Acht Meter Messbereich mit einem 21-Grad-Schallfeld

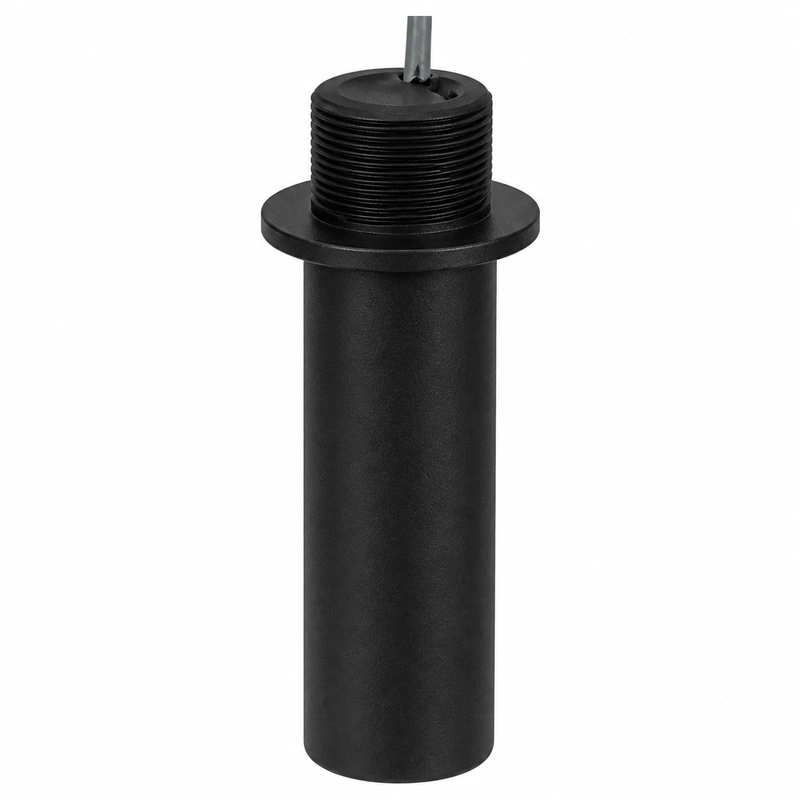

Der BBDM-34KR8M ist ein Luftultraschallwandler mit 34 kHz Mittenfrequenz und einem empfohlenen Messbereich von 0,5 bis 8 m. Sein Halbwertswinkel bei -3 dB beträgt 21 Grad. Dieser Wert ist entscheidend dafür, welche Flächen oder Strukturen innerhalb der Messzone Echos erzeugen können.
Als Einsatzgebiete sind Füllstandsmessungen an Tanks und Behältern, Abstandsmessungen an Industrieanlagen, Kollisionsvermeidung bei Fahrzeugen und Maschinen sowie Sicherheits- und Bereichsüberwachung angegeben.
Elektrische, akustische und Umgebungsdaten
| Parameter | Spezifikation |
|---|---|
| Modell | BBDM-34KR8M |
| Mittenfrequenz | 34 kHz +/-5% |
| Empfohlener Messbereich | 0,5-8 m |
| Minimale Impedanz | 3.400 Ohm +/-20% |
| Kapazität | 1.700 pF +/-20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung unter 1.500 Vpp |
| Betriebstemperatur | -40 bis +80 Grad C |
| Zulässiger Druck | Bis 3 kgf oder 0,3 MPa |
| Strahlcharakteristik | Halbwertswinkel bei -3 dB: 21 Grad +/-10% |
| Schutzart | IP68 |
Schallweg und Zielantwort
Die untere Grenze des empfohlenen Messbereichs beträgt 0,5 m. Tankstutzen, Einbauten, Schutzabdeckungen und benachbarte Maschinenteile im Schallweg können Echos erzeugen. Ein kleines, geneigtes oder unregelmäßiges Ziel kann ein anderes Echo liefern als eine große, senkrechte Fläche.
Elektrische Schnittstelle
Die elektrischen Schnittstellendaten umfassen eine Mindestimpedanz von 3.400 Ohm, eine Kapazität von 1.700 pF bei 1 kHz und eine Spitzenspannungsgrenze unter 1.500 Vpp.
