Portée de 8 m et champ acoustique de 21 degrés

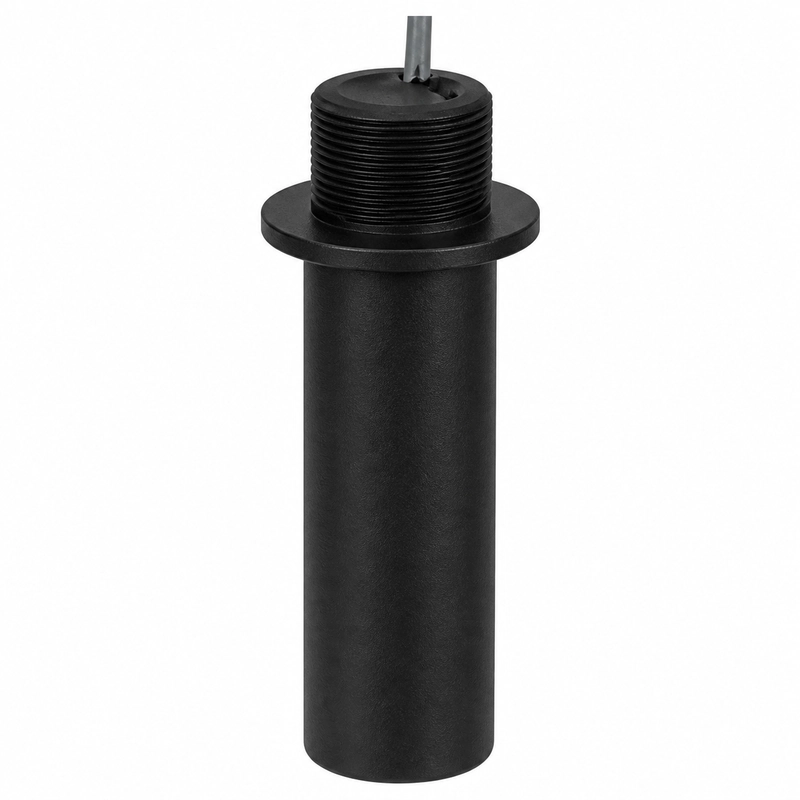

Le BBDM-34KR8M est un transducteur ultrasonique aérien présentant une fréquence centrale de 34 kHz et une portée recommandée de 0,5 à 8 m. Son angle à mi-puissance à -3 dB est de 21 degrés ; cette valeur sert à déterminer quelles surfaces ou structures peuvent produire des échos dans la zone de mesure.
Les applications mentionnées comprennent la mesure de niveau dans les cuves et réservoirs, la télémétrie sur les équipements industriels, l’anticollision des véhicules et des machines, ainsi que la surveillance de zones.
Caractéristiques électriques, acoustiques et ambiantes
| Paramètre | Valeur |
|---|---|
| Modèle | BBDM-34KR8M |
| Fréquence centrale | 34 kHz +/-5% |
| Portée recommandée | 0,5-8 m |
| Impédance minimale | 3 400 ohm +/-20% |
| Capacité | 1 700 pF +/-20% à 1 kHz |
| Tension de fonctionnement | Tension de crête inférieure à 1 500 Vpp |
| Température de fonctionnement | -40 à +80 degrés C |
| Pression admissible | 3 kgf ou 0,3 MPa au maximum |
| Caractéristique du faisceau | Angle à mi-puissance à -3 dB : 21 degrés +/-10% |
| Indice de protection | IP68 |
Trajet acoustique et réponse de la cible
La limite basse de la portée recommandée est de 0,5 m. Les cols de cuve, éléments internes, carters et pièces mécaniques voisines présents dans le trajet acoustique peuvent générer des échos. Une cible petite, inclinée ou irrégulière peut renvoyer un écho différent de celui d’une grande surface perpendiculaire.
Interface électrique
Les données d’interface électrique comprennent une impédance minimale de 3 400 ohm, une capacité de 1 700 pF à 1 kHz et une tension de crête limitée à moins de 1 500 Vpp.
