采用 3 cm 引线的窄声场测距

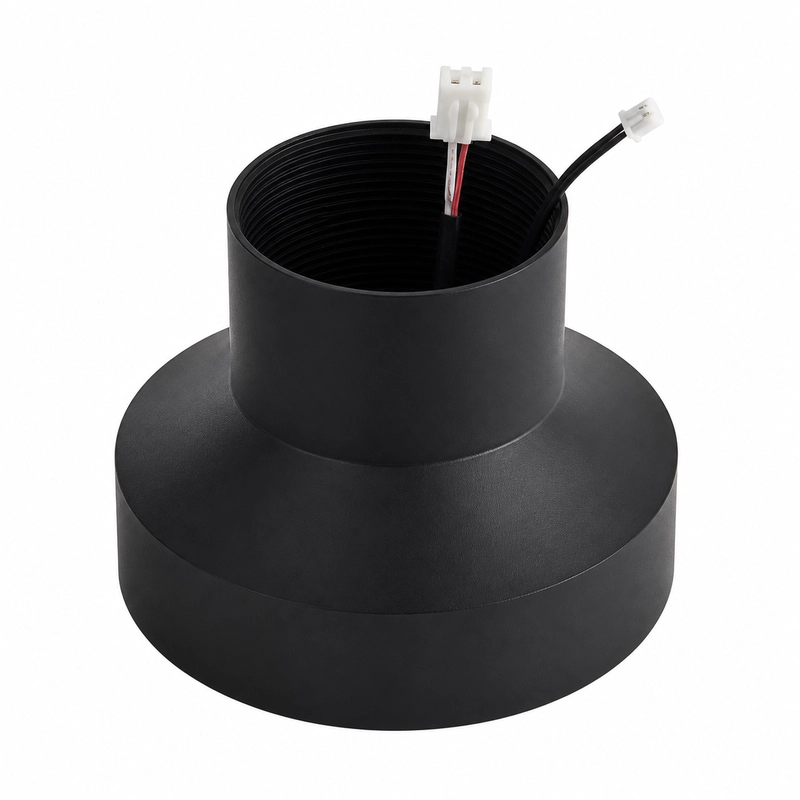

BBDM-33KR12M 是一款中心频率为 33 kHz、参考量程为 0.45-12 m 的空气超声波测距换能器，可用于储罐与容器液位测量、工业设备测距、车辆与机械防撞以及安防和区域监控。
8.9° 半功率角形成相对较窄的主要声场，规定的引线长度为 3 cm。
主要技术参数
| 参数 | 技术指标 |
|---|---|
| 型号 | BBDM-33KR12M |
| 中心频率 | 33 kHz +/-5% |
| 建议量程 | 0.45-12 m |
| 最小阻抗 | 85 ohm +/-20% |
| 电容量 | 6,200 pF +/-20%（1 kHz） |
| 工作电压 | 峰值电压低于 1,000 Vpp |
| 工作温度 | -40 至 +80 摄氏度 |
| 压力 | 不高于 10 kgf 或 1 MPa |
| 波束特性 | -3 dB 半功率角：8.9° +/-10% |
| 防护等级 | IP68 |
| 重量 | 260 g +/-5% |
| 线缆长度 | 3 cm |
对准与最近目标
0.45 m 量程下限和窄声场都会影响安装。换能器声轴需要在目标的预期运动范围内保持对准，容器构件或设备防护件应避开声场；倾斜液面或较小目标可能把能量反射到接收方向之外。
电路匹配
电气设计应依据 85 ohm 最小阻抗、6,200 pF 电容量和 1,000 Vpp 峰值限制。
