Mesure à champ étroit avec des fils de 3 cm

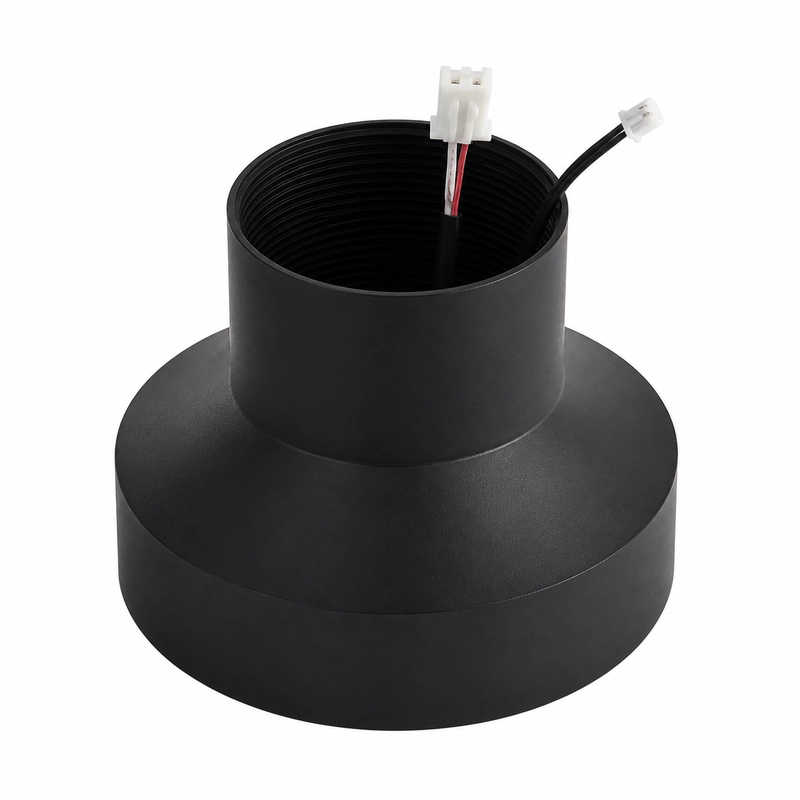

Le BBDM-33KR12M est un transducteur ultrasonique aérien présentant une fréquence centrale de 33 kHz et une portée indicative de 0,45 à 12 m. Il peut être étudié pour la mesure de niveau en cuve, la mesure de distance sur des équipements industriels, l’anticollision de véhicules et de machines, la sécurité et la surveillance de zones.
L’angle à mi-puissance de 8,9 degrés définit un champ principal relativement étroit. La longueur des fils spécifiée est de 3 cm.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBDM-33KR12M |
| Fréquence centrale | 33 kHz +/-5% |
| Portée recommandée | 0,45-12 m |
| Impédance minimale | 85 ohm +/-20% |
| Capacité | 6 200 pF +/-20% à 1 kHz |
| Tension de fonctionnement | Tension de crête inférieure à 1 000 Vpp |
| Température de fonctionnement | -40 à +80 degrés C |
| Pression admissible | Jusqu’à 10 kgf ou 1 MPa |
| Caractéristique du faisceau | Angle à mi-puissance à -3 dB : 8,9 degrés +/-10% |
| Indice de protection | IP68 |
| Masse | 260 g +/-5% |
| Longueur du câble | 3 cm |
Alignement et cible la plus proche
La limite basse de 0,45 m et le champ étroit influencent tous deux le montage. L’axe acoustique doit rester dirigé vers la cible sur toute sa course, tandis que les structures de cuve ou protections de machine doivent rester hors du champ. Une surface liquide inclinée ou un petit objet peut réfléchir l’énergie hors de la direction du récepteur.
Adaptation électrique
La conception électrique doit utiliser l’impédance minimale de 85 ohm, la capacité de 6 200 pF et la limite de 1 000 Vpp.
