Schmalfeldmessung mit 3-cm-Leitung

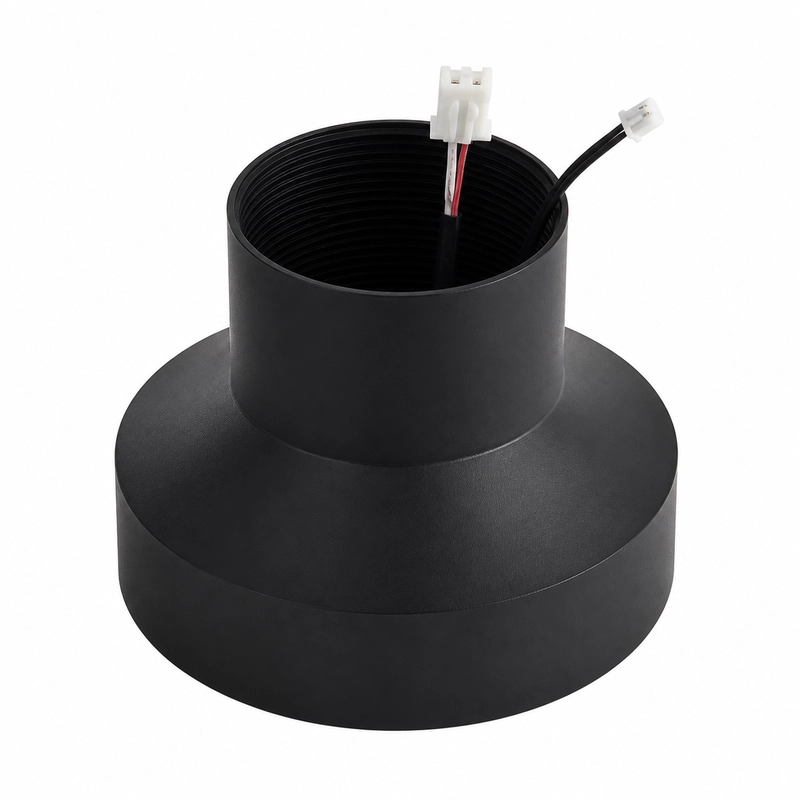

Der BBDM-33KR12M ist ein Luftultraschallwandler mit einer Mittenfrequenz von 33 kHz und einem Referenzbereich von 0,45 bis 12 m. Er kommt für Füllstandsmessungen an Tanks und Behältern, Abstandsmessungen an Industrieanlagen, Kollisionsvermeidung bei Fahrzeugen und Maschinen sowie Sicherheits- und Bereichsüberwachung infrage.
Der Halbwertswinkel von 8,9 Grad bildet ein relativ schmales Hauptfeld. Die spezifizierte Leitungslänge beträgt 3 cm.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBDM-33KR12M |
| Mittenfrequenz | 33 kHz +/-5% |
| Empfohlener Messbereich | 0,45-12 m |
| Minimale Impedanz | 85 Ohm +/-20% |
| Kapazität | 6.200 pF +/-20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung unter 1.000 Vpp |
| Betriebstemperatur | -40 bis +80 Grad C |
| Zulässiger Druck | Bis 10 kgf oder 1 MPa |
| Strahlcharakteristik | Halbwertswinkel bei -3 dB: 8,9 Grad +/-10% |
| Schutzart | IP68 |
| Gewicht | 260 g +/-5% |
| Kabellänge | 3 cm |
Ausrichtung und nächstes Ziel
Die untere Grenze von 0,45 m und das schmale Feld beeinflussen die Montage. Die Schallachse muss während der gesamten Zielbewegung ausgerichtet bleiben, während Behältereinbauten oder Maschinenschutz außerhalb des Felds liegen müssen. Eine geneigte Flüssigkeitsoberfläche oder ein kleines Objekt kann Energie vom Empfänger weg reflektieren.
Elektrische Anpassung
Der elektrische Entwurf muss 85 Ohm Mindestimpedanz, 6.200 pF Kapazität und die Grenze von 1.000 Vpp berücksichtigen.
