Medición de campo estrecho con cable de 3 cm

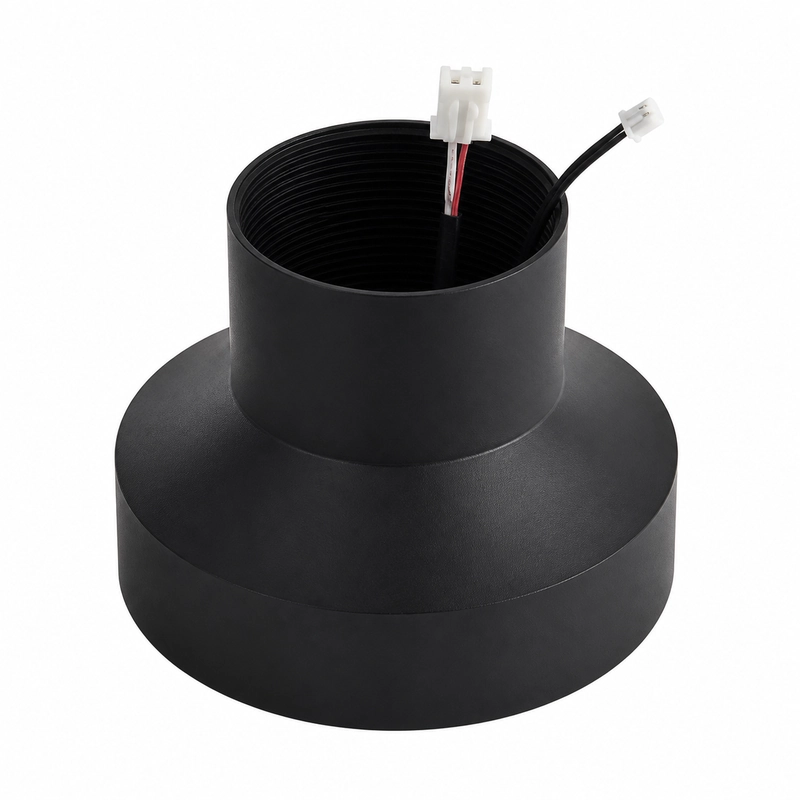

El BBDM-33KR12M es un transductor ultrasónico aéreo con una frecuencia central de 33 kHz y un alcance de referencia de 0,45 a 12 m. Puede evaluarse para medir el nivel en depósitos, calcular distancias en equipos industriales, evitar colisiones de vehículos y maquinaria y supervisar áreas de seguridad.
El ángulo de media potencia de 8,9 grados define un campo principal relativamente estrecho. La longitud especificada del cable es de 3 cm.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBDM-33KR12M |
| Frecuencia central | 33 kHz +/-5% |
| Alcance recomendado | 0,45-12 m |
| Impedancia mínima | 85 ohm +/-20% |
| Capacitancia | 6.200 pF +/-20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico inferior a 1.000 Vpp |
| Temperatura de funcionamiento | -40 a +80 grados C |
| Presión admisible | Hasta 10 kgf o 1 MPa |
| Característica del haz | Ángulo de media potencia a -3 dB: 8,9 grados +/-10% |
| Grado de protección | IP68 |
| Peso | 260 g +/-5% |
| Longitud del cable | 3 cm |
Alineación y objetivo más cercano
El límite inferior de 0,45 m y el campo estrecho influyen en el montaje. El eje acústico debe permanecer dirigido al objetivo durante todo su movimiento, mientras que las estructuras del depósito o protecciones deben quedar fuera del campo. Una superficie líquida inclinada o un objeto pequeño puede reflejar la energía fuera de la dirección del receptor.
Adaptación eléctrica
El diseño eléctrico debe utilizar la impedancia mínima de 85 ohm, la capacitancia de 6.200 pF y el límite de 1.000 Vpp.
