覆盖 12 m 声程的宽声场测量

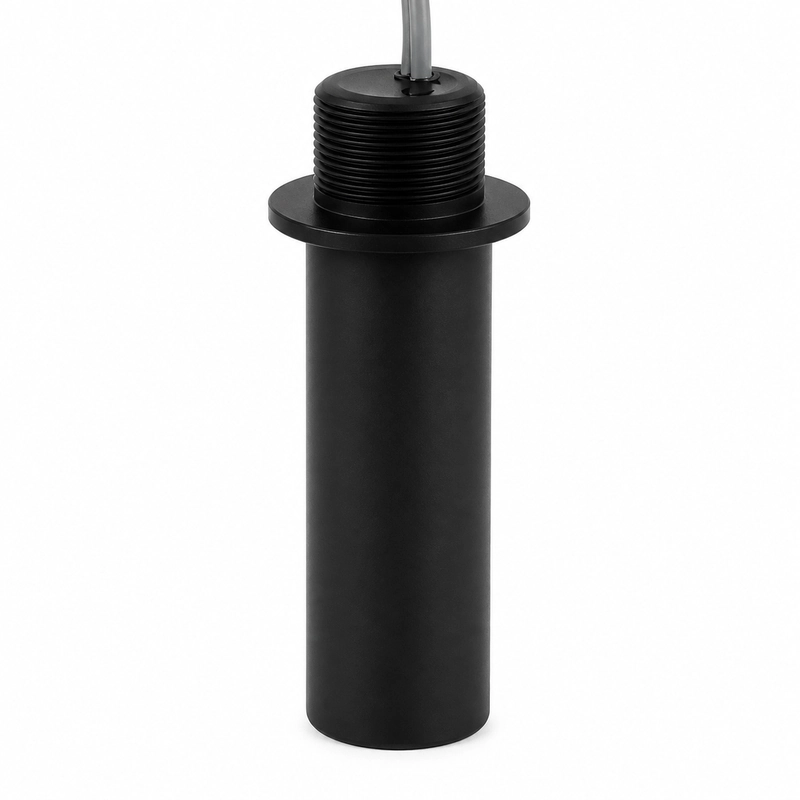

BBDM-30KR12M 是一款中心频率为 30 kHz、参考量程为 0.5-12 m 的空气超声波测距换能器，可用于储罐与容器液位测量、工业设备测距、车辆与机械防撞以及安防和区域监控。
该型号在 -3 dB 条件下的半功率角为 23° +/-10%。较宽声场可以支持更大的区域覆盖，但周边几何结构也因此成为测量设计中的核心条件。
主要技术参数
| 参数 | 技术指标 |
|---|---|
| 型号 | BBDM-30KR12M |
| 中心频率 | 30 kHz +/-5% |
| 建议量程 | 0.5-12 m |
| 最小阻抗 | 970 ohm +/-20% |
| 电容量 | 3,200 pF +/-20%（1 kHz） |
| 工作电压 | 峰值电压低于 1,500 Vpp |
| 工作温度 | -40 至 +80 摄氏度 |
| 压力 | 不高于 3 kgf 或 0.3 MPa |
| 波束特性 | -3 dB 半功率角：23° +/-10% |
| 防护等级 | IP68 |
宽声场内的反射管理
在 12 m 声程内，23° 声场可能覆盖容器壁、支撑件、进料管、防护结构或相邻设备。这些表面可能在目标物完整运动范围内的不同位置产生比目标物更强或更早的回波。
电路匹配
电路应匹配 970 ohm 最小阻抗、3,200 pF 电容量和峰值电压限制。
