Medición de campo amplio a lo largo de 12 m

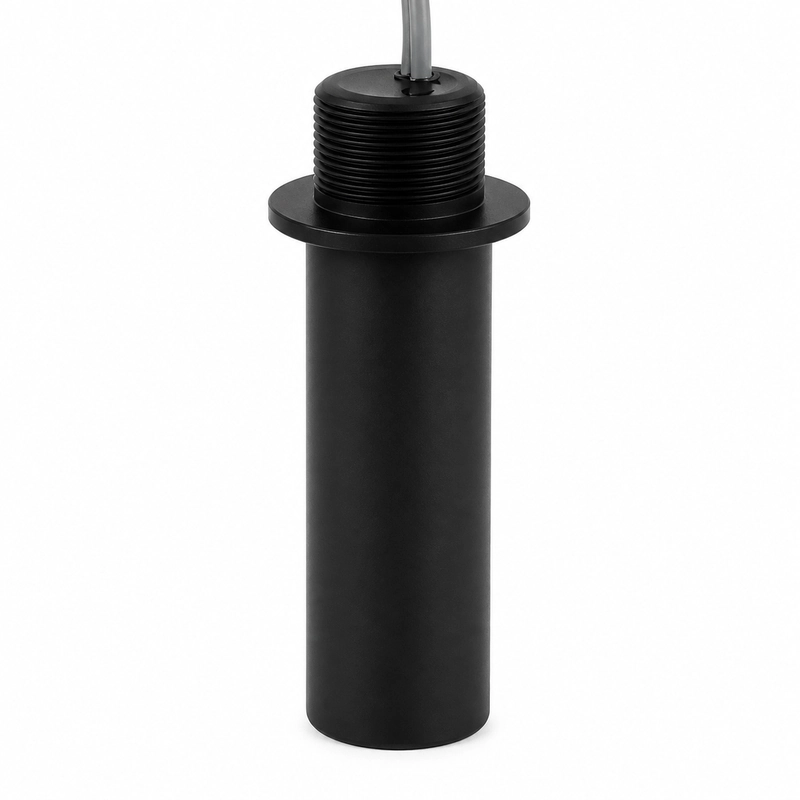

El BBDM-30KR12M es un transductor ultrasónico aéreo con una frecuencia central de 30 kHz y un alcance de referencia de 0,5 a 12 m. Puede evaluarse para medir el nivel en depósitos y recipientes, calcular distancias en equipos industriales, evitar colisiones de vehículos y maquinaria y supervisar áreas de seguridad.
El ángulo de media potencia especificado a -3 dB es de 23 grados +/-10%. Este campo amplio puede cubrir una zona mayor, pero también convierte la geometría del entorno en una parte central del diseño de medición.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBDM-30KR12M |
| Frecuencia central | 30 kHz +/-5% |
| Alcance recomendado | 0,5-12 m |
| Impedancia mínima | 970 ohm +/-20% |
| Capacitancia | 3.200 pF +/-20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico inferior a 1.500 Vpp |
| Temperatura de funcionamiento | -40 a +80 grados C |
| Presión admisible | Hasta 3 kgf o 0,3 MPa |
| Característica del haz | Ángulo de media potencia a -3 dB: 23 grados +/-10% |
| Grado de protección | IP68 |
Gestión de reflexiones dentro de un campo amplio
A lo largo de 12 m, el campo de 23 grados puede incluir paredes, refuerzos, tubos de llenado, protecciones o equipos cercanos. Estas superficies pueden producir un retorno más fuerte o anterior que el objetivo en distintas posiciones de todo su recorrido.
Adaptación eléctrica
La electrónica debe adaptarse a la impedancia mínima de 970 ohm, la capacitancia de 3.200 pF y el límite de tensión de pico.
