Mesure à champ large sur un trajet de 12 m

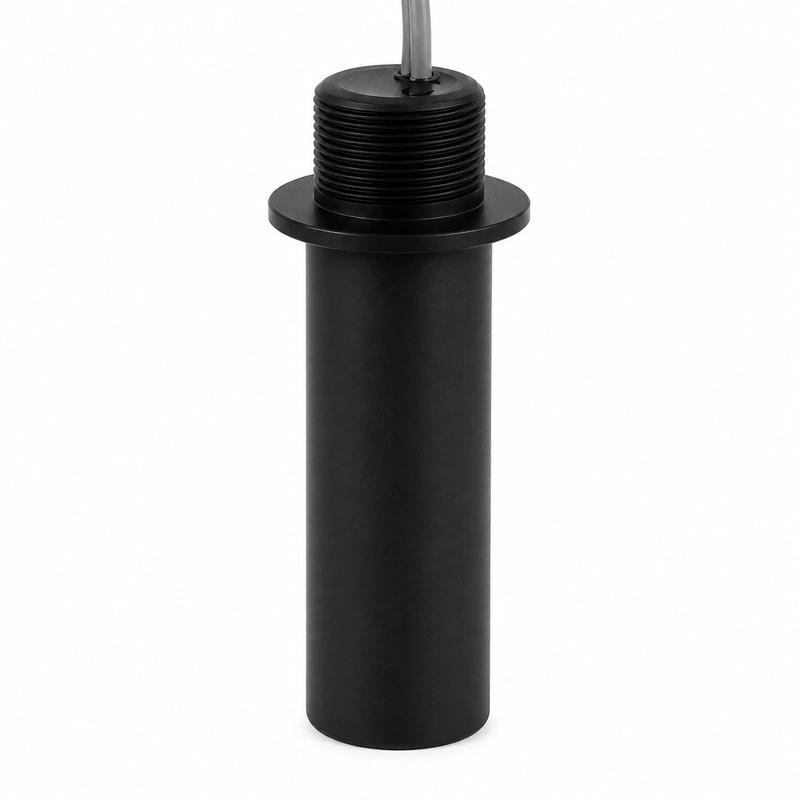

Le BBDM-30KR12M est un transducteur ultrasonique aérien présentant une fréquence centrale de 30 kHz et une portée indicative de 0,5 à 12 m. Il peut être étudié pour la mesure de niveau en cuve, la mesure de distance sur des équipements industriels, l’anticollision de véhicules et de machines, la sécurité et la surveillance de zones.
L’angle à mi-puissance spécifié à -3 dB est de 23 degrés +/-10%. Ce champ large peut couvrir une zone plus importante, mais rend aussi la géométrie environnante déterminante dans la conception de la mesure.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBDM-30KR12M |
| Fréquence centrale | 30 kHz +/-5% |
| Portée recommandée | 0,5-12 m |
| Impédance minimale | 970 ohm +/-20% |
| Capacité | 3 200 pF +/-20% à 1 kHz |
| Tension de fonctionnement | Tension de crête inférieure à 1 500 Vpp |
| Température de fonctionnement | -40 à +80 degrés C |
| Pression admissible | Jusqu’à 3 kgf ou 0,3 MPa |
| Caractéristique du faisceau | Angle à mi-puissance à -3 dB : 23 degrés +/-10% |
| Indice de protection | IP68 |
Gestion des réflexions dans un champ large
Sur un trajet de 12 m, le champ de 23 degrés peut englober les parois, renforts, tubes de remplissage, protections ou équipements voisins. Selon la position de la cible sur toute sa course, ces surfaces peuvent produire un retour plus fort ou plus précoce.
Adaptation électrique
L’électronique doit être adaptée à l’impédance minimale de 970 ohm, à la capacité de 3 200 pF et à la limite de tension de crête.
