Breitfeldmessung über 12 m

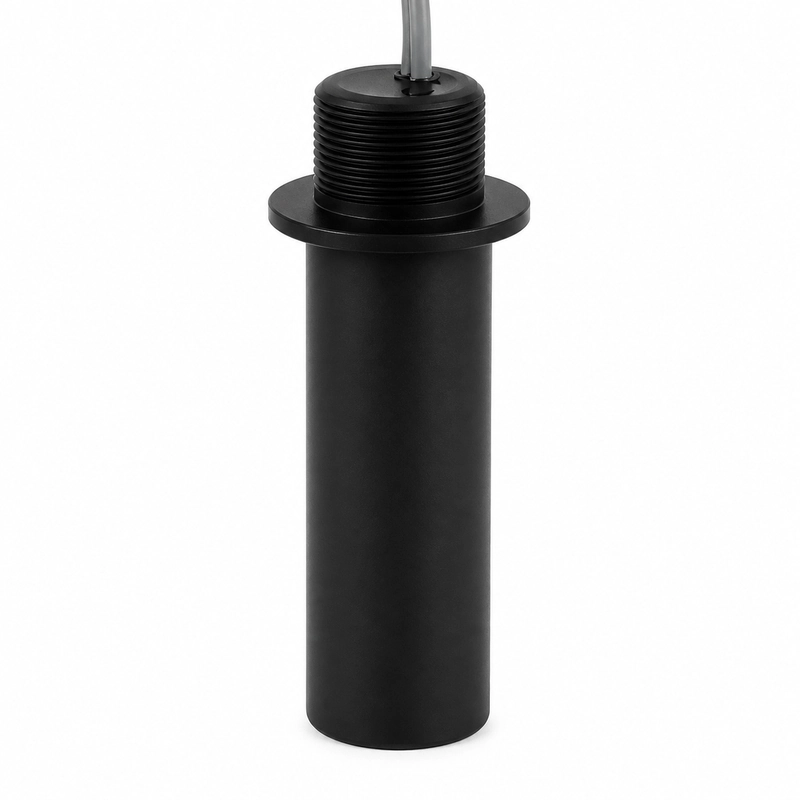

Der BBDM-30KR12M ist ein Luftultraschallwandler mit einer Mittenfrequenz von 30 kHz und einem Referenzbereich von 0,5 bis 12 m. Er kommt für Füllstandsmessungen an Tanks und Behältern, Abstandsmessungen an Industrieanlagen, Kollisionsvermeidung bei Fahrzeugen und Maschinen sowie Sicherheits- und Bereichsüberwachung infrage.
Der spezifizierte Halbwertswinkel bei -3 dB beträgt 23 Grad +/-10%. Dieses breite Feld kann einen größeren Bereich abdecken, macht aber die umgebende Geometrie zu einem wesentlichen Bestandteil der Messauslegung.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBDM-30KR12M |
| Mittenfrequenz | 30 kHz +/-5% |
| Empfohlener Messbereich | 0,5-12 m |
| Minimale Impedanz | 970 Ohm +/-20% |
| Kapazität | 3.200 pF +/-20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung unter 1.500 Vpp |
| Betriebstemperatur | -40 bis +80 Grad C |
| Zulässiger Druck | Bis 3 kgf oder 0,3 MPa |
| Strahlcharakteristik | Halbwertswinkel bei -3 dB: 23 Grad +/-10% |
| Schutzart | IP68 |
Reflexionsmanagement im breiten Feld
Über 12 m kann das 23-Grad-Feld Behälterwände, Verstrebungen, Füllrohre, Schutzvorrichtungen oder benachbarte Anlagen erfassen. Diese Flächen können an unterschiedlichen Positionen des gesamten Zielwegs ein stärkeres oder früheres Echo als das gewünschte Ziel erzeugen.
Elektrische Anpassung
Die Elektronik ist auf 970 Ohm Mindestimpedanz, 3.200 pF Kapazität und die Spitzenspannungsgrenze abzustimmen.
