长距离测量与电气负载匹配

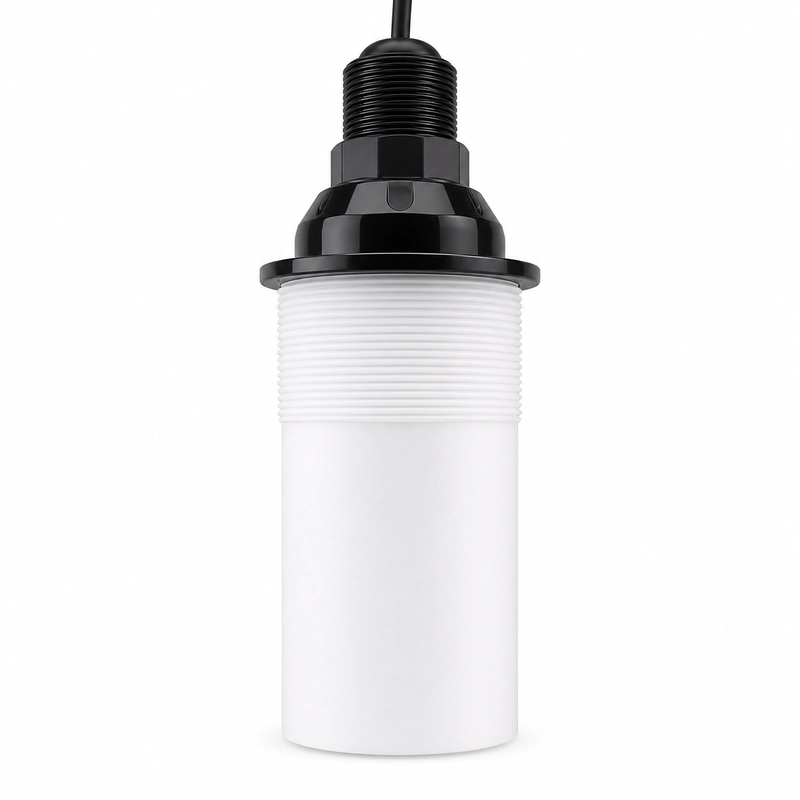

BBDM-22KR25M 是一款中心频率为 22 kHz、参考量程为 1.0-25 m 的空气超声波测距换能器，可用于大型储罐液位监测、工业距离测量、防撞与区域监控以及远距离目标检测。
最小阻抗 350 ohm 和电容量 11,000 pF 共同构成驱动接收电路需要匹配的电气负载。即使其他型号具有相近的声学量程，只要阻抗不同，也不能直接假定可共用相同的驱动级。
主要技术参数
| 参数 | 技术指标 |
|---|---|
| 型号 | BBDM-22KR25M |
| 中心频率 | 22 kHz +/-5% |
| 建议量程 | 1.0-25 m |
| 最小阻抗 | 350 ohm +/-20% |
| 电容量 | 11,000 pF +/-20%（1 kHz） |
| 工作电压 | 峰值电压低于 1,500 Vpp |
| 工作温度 | -40 至 +80 摄氏度 |
| 压力 | 不高于 3 kgf 或 0.3 MPa |
| 波束特性 | -3 dB 半功率角：13° +/-10% |
| 外壳材质 | 聚四氟乙烯（PTFE） |
| 安装方式 | 以产品结构尺寸图为准 |
| 防护等级 | IP68 |
| 重量 | 1,480 g +/-5%（线长 10 m +/-0.3 m） |
信号路径与线缆条件
13° 半功率角对应的声场需要与目标物保持无障碍对准。资料所列 10 m 线缆属于当前组件配置，在评估信号完整性、电磁干扰、连接器位置和机械布线时都应纳入考虑；安装高度还需反映 1 m 的量程下限。
验证所需信息
项目中应记录目标尺寸与表面、罐内构件、空气温度范围、工作压力和安装图纸。确认驱动接收电路能够匹配规定负载且不超过峰值电压限制后，还应在实际储罐或监测区域中验证性能。
