Große Messdistanz und Anpassung der elektrischen Last

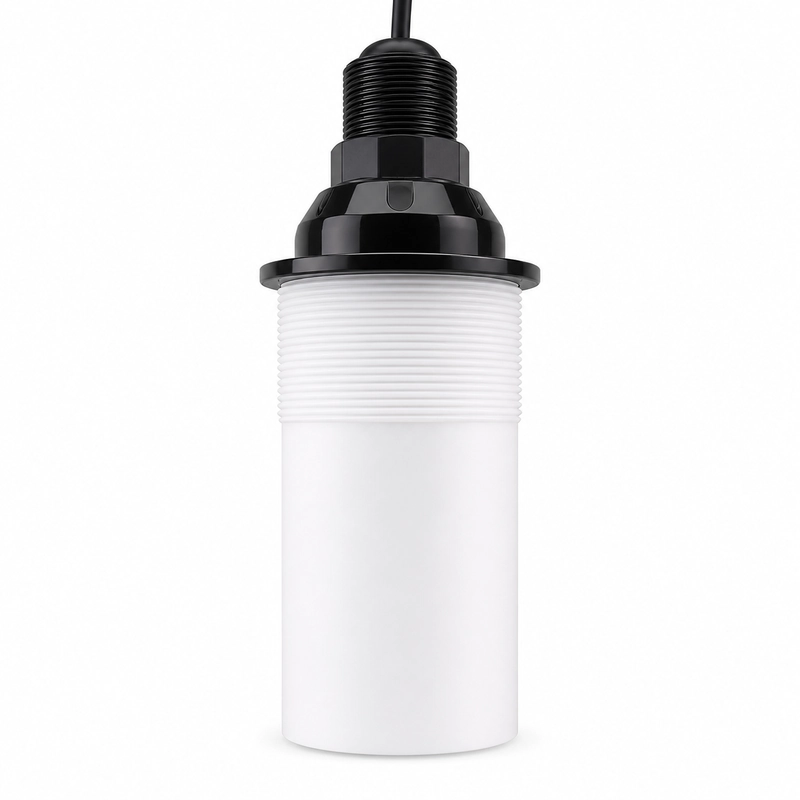

Der BBDM-22KR25M ist ein Luftultraschallwandler mit einer Mittenfrequenz von 22 kHz und einem Referenzbereich von 1,0 bis 25 m. Er kommt für die Füllstandsüberwachung großer Behälter, industrielle Abstandsmessungen, Kollisionsvermeidung, Bereichsüberwachung und die Erfassung weiter entfernter Ziele infrage.
Die Mindestimpedanz von 350 Ohm und die Kapazität von 11.000 pF bilden eine elektrische Last, die im Sender- und Empfängerentwurf berücksichtigt werden muss. Modelle mit ähnlichem Schallbereich, aber anderer Impedanz dürfen nicht ohne Prüfung an derselben Ansteuerstufe betrieben werden.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBDM-22KR25M |
| Mittenfrequenz | 22 kHz +/-5% |
| Empfohlener Messbereich | 1,0-25 m |
| Minimale Impedanz | 350 Ohm +/-20% |
| Kapazität | 11.000 pF +/-20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung unter 1.500 Vpp |
| Betriebstemperatur | -40 bis +80 Grad C |
| Zulässiger Druck | Bis 3 kgf oder 0,3 MPa |
| Strahlcharakteristik | Halbwertswinkel bei -3 dB: 13 Grad +/-10% |
| Gehäusewerkstoff | PTFE |
| Montage | Siehe Produktmaßzeichnung |
| Schutzart | IP68 |
| Gewicht | 1.480 g +/-5% mit 10 m +/-0,3 m Kabel |
Signalweg und Kabel
Das Feld des 13-Grad-Halbwertswinkels muss auf einen freien Weg zum Ziel ausgerichtet werden. Das angegebene 10-m-Kabel ist Teil der Baugruppe und bei Signalintegrität, elektromagnetischen Störungen, Steckerposition und mechanischer Führung zu berücksichtigen. Die untere Bereichsgrenze von 1 m wirkt sich ebenfalls auf die Montagehöhe aus.
Angaben für die Validierung
Zu dokumentieren sind Zielabmessungen und -oberfläche, Behältereinbauten, Lufttemperaturbereich, Druck und Installationszeichnung. Nachdem bestätigt wurde, dass die Elektronik die angegebene Last ohne Überschreitung der Spitzenspannung senden und empfangen kann, ist die Leistung im tatsächlichen Behälter oder Überwachungsbereich zu validieren.
