Medición de largo alcance y adaptación de la carga eléctrica

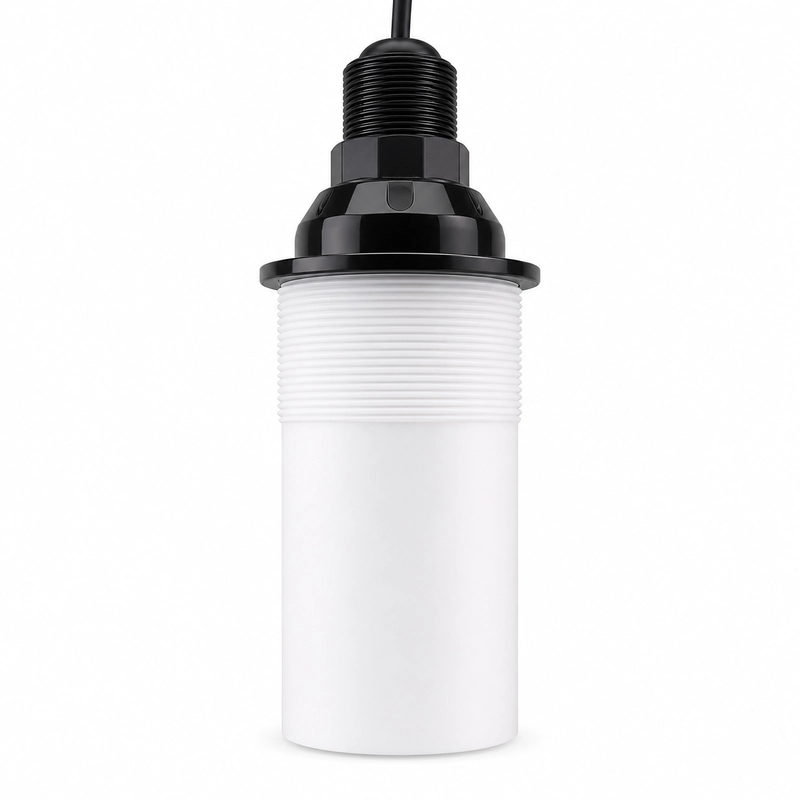

El BBDM-22KR25M es un transductor ultrasónico aéreo con una frecuencia central de 22 kHz y un alcance de referencia de 1 a 25 m. Puede evaluarse para controlar el nivel de depósitos grandes, medir distancias industriales, evitar colisiones, vigilar zonas y detectar objetivos lejanos.
La impedancia mínima de 350 ohm y la capacitancia de 11.000 pF forman una carga que debe incluirse en el diseño del transmisor y receptor. No debe suponerse que modelos con alcance acústico parecido pero distinta impedancia pueden utilizar directamente la misma etapa de excitación.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBDM-22KR25M |
| Frecuencia central | 22 kHz +/-5% |
| Alcance recomendado | 1,0-25 m |
| Impedancia mínima | 350 ohm +/-20% |
| Capacitancia | 11.000 pF +/-20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico inferior a 1.500 Vpp |
| Temperatura de funcionamiento | -40 a +80 grados C |
| Presión admisible | Hasta 3 kgf o 0,3 MPa |
| Característica del haz | Ángulo de media potencia a -3 dB: 13 grados +/-10% |
| Material de la carcasa | PTFE |
| Montaje | Consultar el plano dimensional del producto |
| Grado de protección | IP68 |
| Peso | 1.480 g +/-5% con cable de 10 m +/-0,3 m |
Trayecto de señal y cable
El campo correspondiente al ángulo de media potencia de 13 grados debe alinearse con un trayecto libre hasta el objetivo. El cable de 10 m forma parte del conjunto indicado y debe incluirse al evaluar la integridad de señal, las interferencias electromagnéticas, la posición del conector y el recorrido mecánico. El límite inferior de 1 m también debe reflejarse en la altura de montaje.
Información necesaria para la validación
Deben documentarse las dimensiones y la superficie del objetivo, los elementos internos del depósito, el rango de temperatura del aire, la presión y el plano de instalación. Tras confirmar que la electrónica puede excitar y recibir la carga indicada sin superar la tensión de pico, el rendimiento debe validarse en el depósito o área reales.
