Transducteur ultrasonique aérien longue portée BBDM-22KR25M pour mesure de distance

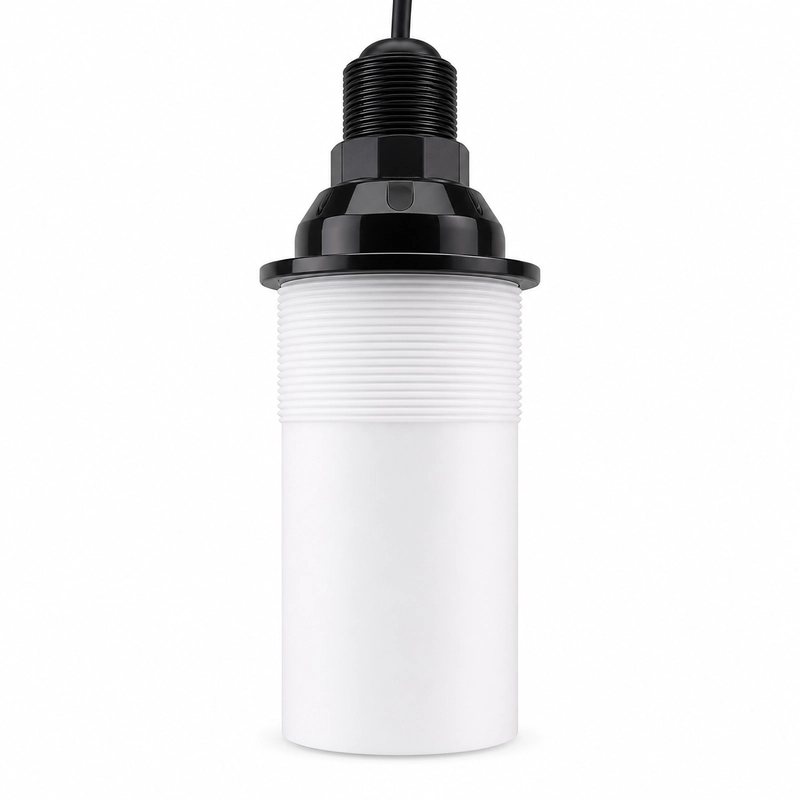

Transducteur ultrasonique aérien longue portée BBDM-22KR25M avec corps cylindrique blanc, partie supérieure noire et câble

Mesure longue portée et adaptation de la charge électrique

Le BBDM-22KR25M est un transducteur ultrasonique aérien présentant une fréquence centrale de 22 kHz et une portée indicative de 1 à 25 m. Il peut être étudié pour le suivi du niveau de grandes cuves, la mesure de distance industrielle, l’anticollision, la surveillance de zones et la détection de cibles éloignées.

L’impédance minimale de 350 ohm et la capacité de 11 000 pF constituent une charge à intégrer dans la conception de l’émetteur et du récepteur. Deux modèles de portée acoustique comparable mais d’impédance différente ne doivent pas être considérés comme interchangeables sur le même étage de commande.

Caractéristiques techniques

Paramètre Valeur
Modèle BBDM-22KR25M
Fréquence centrale 22 kHz +/-5%
Portée recommandée 1,0-25 m
Impédance minimale 350 ohm +/-20%
Capacité 11 000 pF +/-20% à 1 kHz
Tension de fonctionnement Tension de crête inférieure à 1 500 Vpp
Température de fonctionnement -40 à +80 degrés C
Pression admissible Jusqu’à 3 kgf ou 0,3 MPa
Caractéristique du faisceau Angle à mi-puissance à -3 dB : 13 degrés +/-10%
Matériau du boîtier PTFE
Montage Se reporter au plan coté du produit
Indice de protection IP68
Masse 1 480 g +/-5% avec câble de 10 m +/-0,3 m

Trajet du signal et câble

Le champ correspondant à l’angle à mi-puissance de 13 degrés doit être aligné sur un trajet dégagé jusqu’à la cible. Le câble de 10 m fait partie de l’ensemble indiqué et doit être pris en compte pour l’intégrité du signal, les perturbations électromagnétiques, l’emplacement du connecteur et le cheminement mécanique. La limite basse de 1 m influe également sur la hauteur de montage.

Informations nécessaires à la validation

Il faut documenter les dimensions et la surface de la cible, les éléments internes de la cuve, la plage de température de l’air, la pression et le plan d’installation. Après avoir confirmé que l’électronique peut piloter et recevoir la charge indiquée sans dépasser la tension de crête, les performances doivent être validées dans la cuve ou la zone réelle.
