BBDM-18KR50M 长距离空气超声波测距换能器

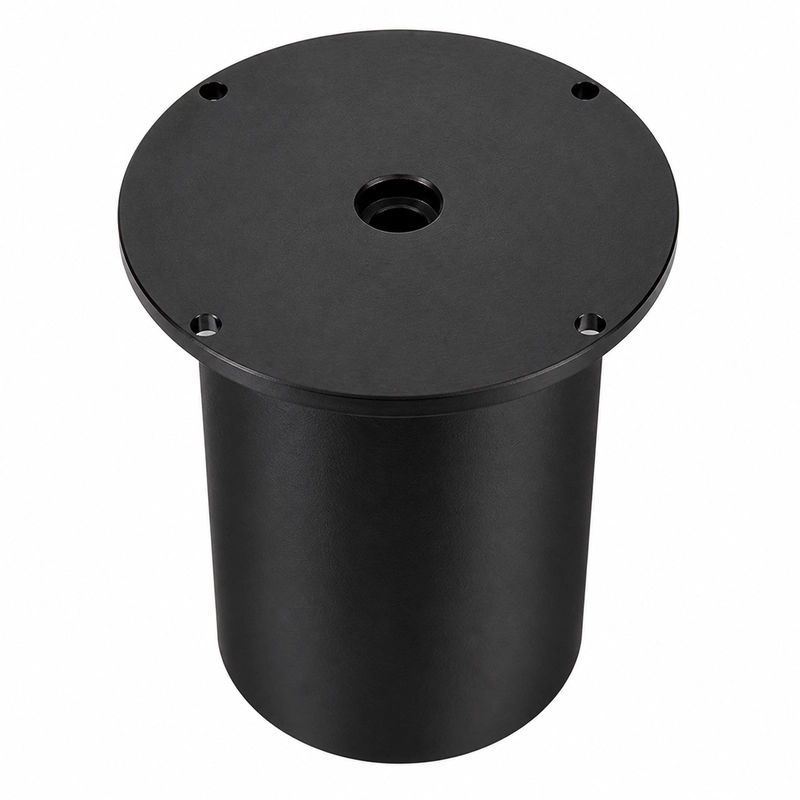

带黑色圆柱外壳和安装法兰的 BBDM-18KR50M 长距离空气超声波测距换能器

采用法兰式外形的长距离测量换能器

BBDM-18KR50M 是一款中心频率为 18 kHz、参考量程为 1.8-50 m 的空气超声波测距换能器,可用于大型储罐液位监测、工业距离测量、防撞与区域监控以及远距离目标检测。

主要技术参数

参数 技术指标
型号 BBDM-18KR50M
中心频率 18 kHz +/-5%
建议量程 1.8-50 m
最小阻抗 1,300 ohm +/-20%
电容量 12,000 pF +/-20%(1 kHz)
工作电压 峰值电压低于 1,500 Vpp
工作温度 -40 至 +80 摄氏度
压力 不高于 3 kgf 或 0.3 MPa
波束特性 -3 dB 半功率角:14.9° +/-10%
防护等级 IP68
重量 2,500 g +/-5%(15 m 客供线)

声场评估

14.9° 半功率角需要结合目标物尺寸与无障碍声程进行评估。长距离应用中,声场内的储罐构件、壁面或设备可能比目标表面更早产生回波;空气温度梯度和悬浮物也可能改变传播状态与信号强度。

系统集成参数

系统集成参数包括目标表面、工作温度与压力。电气接口参数包括规定的阻抗、电容量和峰值电压限制。资料所列配置采用 15 m 客供线。
