Große Messdistanzen mit einem angeflanschten Wandlerkörper

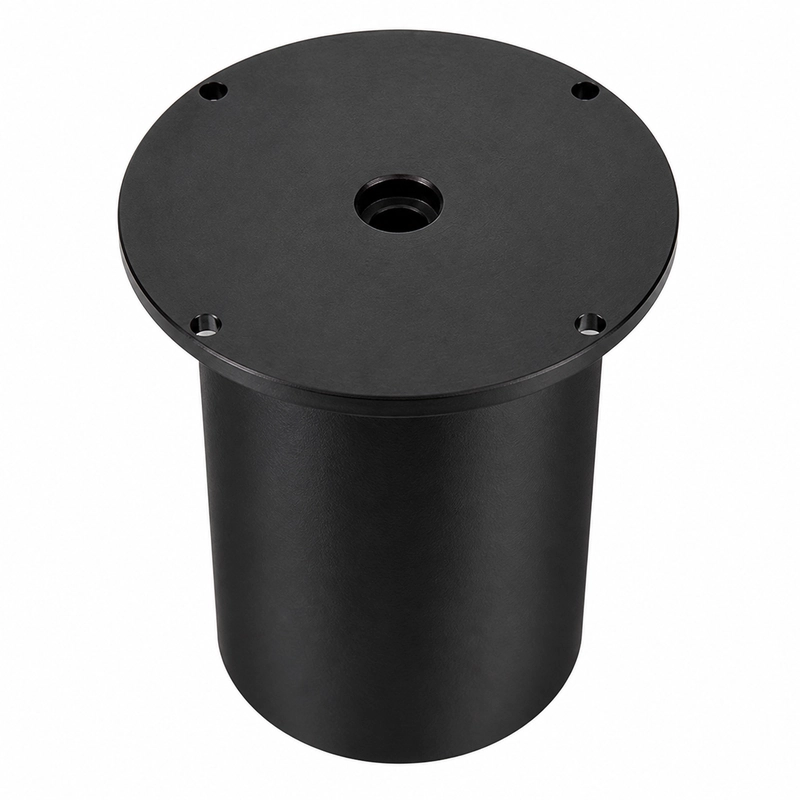

Der BBDM-18KR50M ist ein Luftultraschallwandler mit einer Mittenfrequenz von 18 kHz und einem Referenzbereich von 1,8 bis 50 m. Er kommt für die Füllstandsüberwachung großer Behälter, industrielle Abstandsmessungen, Kollisionsvermeidung, Bereichsüberwachung und die Erfassung weit entfernter Ziele infrage.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBDM-18KR50M |
| Mittenfrequenz | 18 kHz +/-5% |
| Empfohlener Messbereich | 1,8-50 m |
| Minimale Impedanz | 1.300 Ohm +/-20% |
| Kapazität | 12.000 pF +/-20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung unter 1.500 Vpp |
| Betriebstemperatur | -40 bis +80 Grad C |
| Zulässiger Druck | Bis 3 kgf oder 0,3 MPa |
| Strahlcharakteristik | Halbwertswinkel bei -3 dB: 14,9 Grad +/-10% |
| Schutzart | IP68 |
| Gewicht | 2.500 g +/-5% mit kundenseitigem 15-m-Kabel |
Bewertung des Schallfelds
Der Halbwertswinkel von 14,9 Grad ist mit der Zielgröße und dem verfügbaren freien Schallweg abzugleichen. Bei großen Entfernungen können Behältereinbauten, Wände oder Maschinen im Schallfeld ein früheres Echo als die gewünschte Oberfläche erzeugen. Temperaturgradienten und Schwebstoffe können ebenfalls die Ausbreitung und Signalstärke beeinflussen.
Parameter für die Systemintegration
Zu den Integrationsparametern gehören Zieloberfläche, Betriebsdruck und Betriebstemperatur. Die elektrische Schnittstelle wird durch die angegebene Impedanz, Kapazität und Spitzenspannungsgrenze beschrieben. Die angegebene Konfiguration verwendet ein kundenseitiges 15-m-Kabel.
