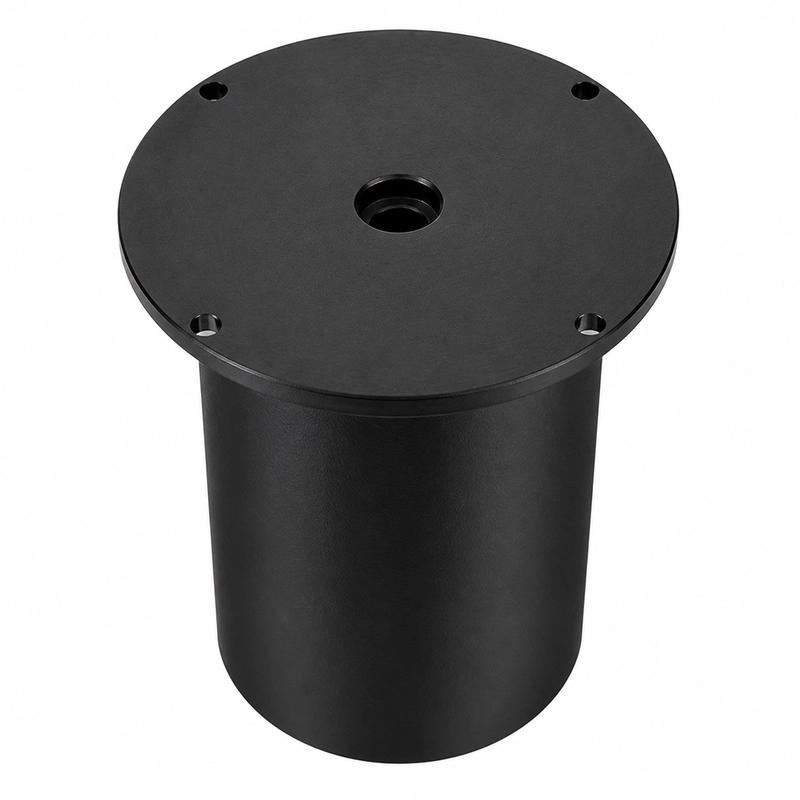

Medición de largo alcance con cuerpo de transductor embridado
El BBDM-18KR50M es un transductor ultrasónico aéreo con una frecuencia central de 18 kHz y un alcance de referencia de 1,8 a 50 m. Puede evaluarse para controlar el nivel de depósitos grandes, medir distancias industriales, evitar colisiones, vigilar zonas y detectar objetivos lejanos.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBDM-18KR50M |
| Frecuencia central | 18 kHz +/-5% |
| Alcance recomendado | 1,8-50 m |
| Impedancia mínima | 1.300 ohm +/-20% |
| Capacitancia | 12.000 pF +/-20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico inferior a 1.500 Vpp |
| Temperatura de funcionamiento | -40 a +80 grados C |
| Presión admisible | Hasta 3 kgf o 0,3 MPa |
| Característica del haz | Ángulo de media potencia a -3 dB: 14,9 grados +/-10% |
| Grado de protección | IP68 |
| Peso | 2.500 g +/-5% con cable del cliente de 15 m |
Evaluación del campo acústico
El ángulo de media potencia de 14,9 grados debe compararse con el tamaño del objetivo y el trayecto libre disponible. A larga distancia, los elementos internos del depósito, las paredes o la maquinaria dentro del campo pueden producir un eco anterior al de la superficie prevista. Los gradientes de temperatura y el material suspendido también pueden alterar la propagación y la intensidad de la señal.
Parámetros de integración del sistema
Los parámetros de integración incluyen la superficie del objetivo, la temperatura y la presión de trabajo. La interfaz eléctrica se caracteriza por la impedancia, la capacitancia y el límite de tensión de pico indicados. La configuración indicada utiliza un cable del cliente de 15 m.
