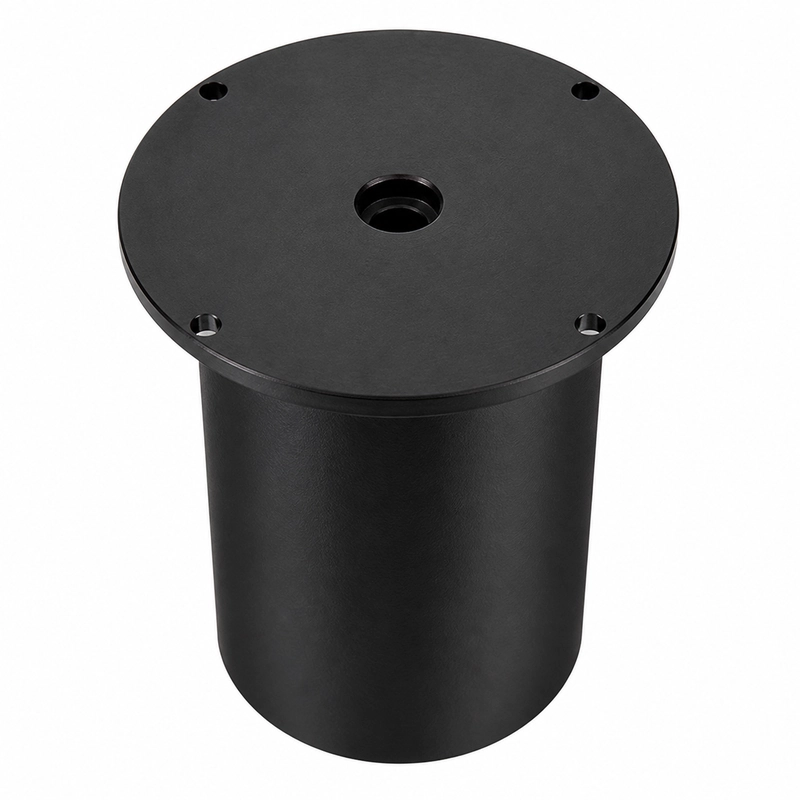

Mesure longue portée avec un corps de transducteur à bride
Le BBDM-18KR50M est un transducteur ultrasonique aérien présentant une fréquence centrale de 18 kHz et une portée indicative de 1,8 à 50 m. Il peut être étudié pour le suivi du niveau de grandes cuves, la mesure de distance industrielle, l’anticollision, la surveillance de zones et la détection de cibles éloignées.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBDM-18KR50M |
| Fréquence centrale | 18 kHz +/-5% |
| Portée recommandée | 1,8-50 m |
| Impédance minimale | 1 300 ohm +/-20% |
| Capacité | 12 000 pF +/-20% à 1 kHz |
| Tension de fonctionnement | Tension de crête inférieure à 1 500 Vpp |
| Température de fonctionnement | -40 à +80 degrés C |
| Pression admissible | Jusqu’à 3 kgf ou 0,3 MPa |
| Caractéristique du faisceau | Angle à mi-puissance à -3 dB : 14,9 degrés +/-10% |
| Indice de protection | IP68 |
| Masse | 2 500 g +/-5% avec câble client de 15 m |
Évaluation du champ acoustique
L’angle à mi-puissance de 14,9 degrés doit être comparé aux dimensions de la cible et au trajet libre disponible. Sur une longue distance, les éléments internes d’une cuve, les parois ou les machines dans le champ peuvent produire un écho avant la surface visée. Les gradients de température et les matières en suspension peuvent également modifier la propagation et le niveau du signal.
Paramètres d’intégration système
Les paramètres d’intégration comprennent la surface cible, la température et la pression de service. L’interface électrique est caractérisée par l’impédance, la capacité et la limite de tension de crête indiquées. La configuration indiquée utilise un câble client de 15 m.
