面向工业长声程测量的换能器

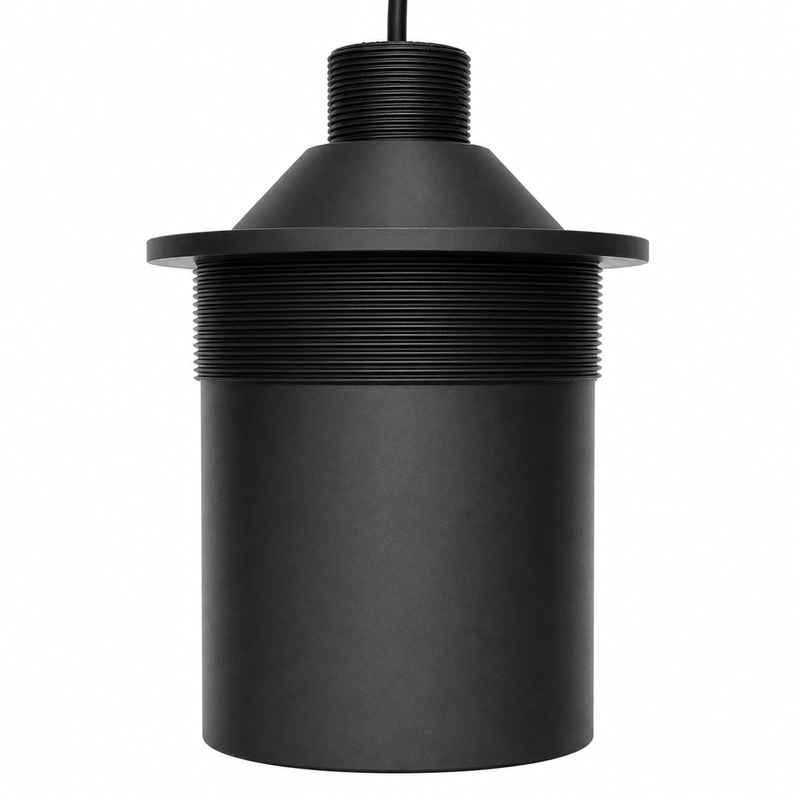

BBDM-16KR50M 是一款用于空气中长距离测量的超声波换能器。其中心频率为 16 kHz，参考量程为 1.8-50 m，可用于大型储罐液位监测、工业距离测量、防撞与区域监控以及远距离目标检测。
该型号在 -3 dB 条件下的半功率角为 13° +/-10%。在量程远端应用中，应将这一波束特性与目标物尺寸、安装轴线和声反射条件结合评估。
主要技术参数
| 参数 | 技术指标 |
|---|---|
| 型号 | BBDM-16KR50M |
| 中心频率 | 16 kHz +/-5% |
| 建议量程 | 1.8-50 m |
| 最小阻抗 | 790 ohm +/-20% |
| 电容量 | 12,700 pF +/-20%（1 kHz） |
| 工作电压 | 峰值电压低于 1,500 Vpp |
| 工作温度 | -40 至 +80 摄氏度 |
| 压力 | 不高于 3 kgf 或 0.3 MPa |
| 波束特性 | -3 dB 半功率角：13° +/-10% |
| 防护等级 | IP68 |
| 重量 | 2,400 g +/-5%（线长 10 m +/-0.3 m） |
安装配置
| 配置 | 安装接口 |
|---|---|
| 吊装与底装组合 | 顶部 M32 x 1.5 螺纹，底部 M108 x 2 螺纹 |
| 底部安装 | 底部 M108 x 2 螺纹 |
机械支撑和布线设计需要计入约 2.4 kg 的组件重量及 10 m 线缆。安装版本应依据实际结构尺寸图确认，不能只凭螺纹代号判断整体配合关系。
量程验证与选型
50 m 为参考量程，并不代表所有目标表面和空气环境都能达到相同结果。选型时应确认目标物尺寸、朝向与声反射特性、空气温度、所需盲区、安装对准情况及潜在遮挡，并确保驱动接收电路与阻抗、电容量和峰值电压限制匹配。
