Große Schallstrecken in industriellen Umgebungen

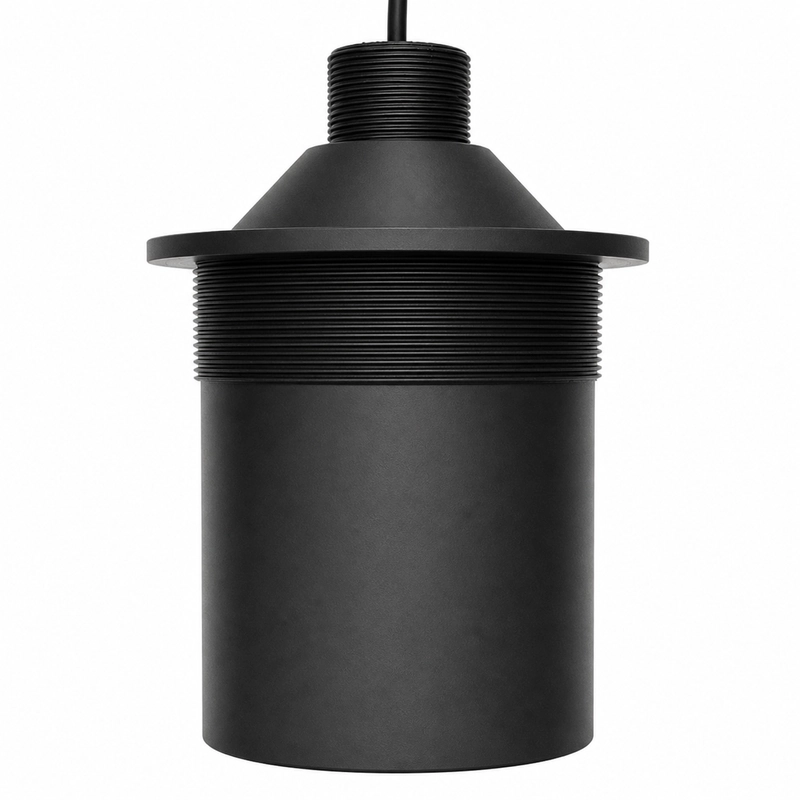

Der BBDM-16KR50M ist ein Luftultraschallwandler für Anwendungen mit großen Messdistanzen. Seine Mittenfrequenz von 16 kHz und der Referenzbereich von 1,8 bis 50 m ermöglichen den Einsatz bei der Füllstandsüberwachung großer Behälter, der industriellen Abstandsmessung, der Kollisionsvermeidung, der Bereichsüberwachung und der Erfassung weit entfernter Ziele.
Der spezifizierte Halbwertswinkel bei -3 dB beträgt 13 Grad +/-10%. Diese Strahlcharakteristik, die Zielabmessungen und die Montageachse sind gemeinsam zu beurteilen, insbesondere am entfernten Ende des vorgesehenen Messbereichs.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBDM-16KR50M |
| Mittenfrequenz | 16 kHz +/-5% |
| Empfohlener Messbereich | 1,8-50 m |
| Minimale Impedanz | 790 Ohm +/-20% |
| Kapazität | 12.700 pF +/-20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung unter 1.500 Vpp |
| Betriebstemperatur | -40 bis +80 Grad C |
| Zulässiger Druck | Bis 3 kgf oder 0,3 MPa |
| Strahlcharakteristik | Halbwertswinkel bei -3 dB: 13 Grad +/-10% |
| Schutzart | IP68 |
| Gewicht | 2.400 g +/-5% mit 10 m +/-0,3 m Kabel |
Montagevarianten
| Variante | Montageschnittstellen |
|---|---|
| Obere und untere Montage | Oberes Gewinde M32 x 1,5 und unteres Gewinde M108 x 2 |
| Untere Montage | Unteres Gewinde M108 x 2 |
Das Gewicht von 2,4 kg und das 10 m lange Kabel sind bei der mechanischen Abstützung und Kabelführung zu berücksichtigen. Die Montagevariante ist anhand der tatsächlichen Maßzeichnung auszuwählen und nicht allein anhand der Gewindebezeichnung.
Reichweitenprüfung und Auswahl
Die 50 m sind ein Referenzbereich und kein zugesichertes Ergebnis für jede Oberfläche oder Atmosphäre. Zu prüfen sind Größe, Ausrichtung und Reflexionsverhalten des Ziels, Lufttemperatur, erforderliche Blindzone, Montageausrichtung und mögliche Hindernisse. Auch die Sende- und Empfangselektronik muss zur angegebenen Impedanz, Kapazität und Spitzenspannungsgrenze passen.
