Longs trajets acoustiques en environnement industriel

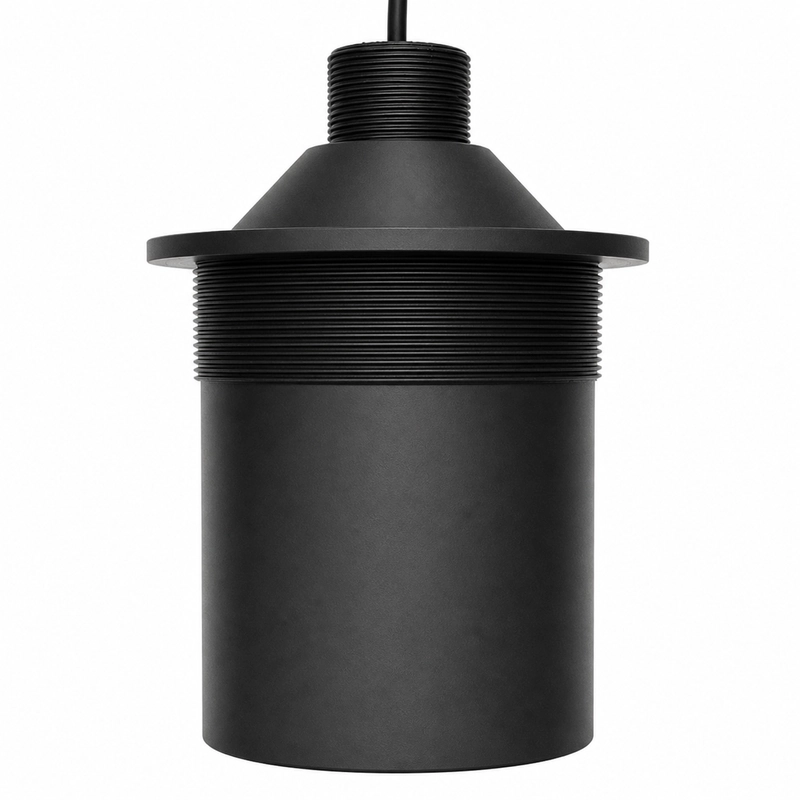

Le BBDM-16KR50M est un transducteur ultrasonique aérien destiné aux applications qui exigent un trajet de mesure important. Sa fréquence centrale de 16 kHz et sa portée indicative de 1,8 à 50 m permettent de l’étudier pour le suivi du niveau de grandes cuves, la mesure de distance industrielle, l’anticollision, la surveillance de zones et la détection de cibles éloignées.
L’angle à mi-puissance spécifié à -3 dB est de 13 degrés +/-10%. Cette caractéristique, les dimensions de la cible et l’axe de montage doivent être évalués ensemble, surtout à l’extrémité de la plage visée.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBDM-16KR50M |
| Fréquence centrale | 16 kHz +/-5% |
| Portée recommandée | 1,8-50 m |
| Impédance minimale | 790 ohm +/-20% |
| Capacité | 12 700 pF +/-20% à 1 kHz |
| Tension de fonctionnement | Tension de crête inférieure à 1 500 Vpp |
| Température de fonctionnement | -40 à +80 degrés C |
| Pression admissible | Jusqu’à 3 kgf ou 0,3 MPa |
| Caractéristique du faisceau | Angle à mi-puissance à -3 dB : 13 degrés +/-10% |
| Indice de protection | IP68 |
| Masse | 2 400 g +/-5% avec câble de 10 m +/-0,3 m |
Configurations de montage
| Configuration | Interfaces de montage |
|---|---|
| Montage supérieur et inférieur | Filetage supérieur M32 x 1,5 et filetage inférieur M108 x 2 |
| Montage inférieur | Filetage inférieur M108 x 2 |
La masse de 2,4 kg et le câble de 10 m doivent être intégrés au calcul du support mécanique et au cheminement du câble. La variante de montage doit être choisie à partir du plan coté réel, et non à partir de la seule désignation du filetage.
Validation de la portée et sélection
