Trayectos acústicos largos en entornos industriales

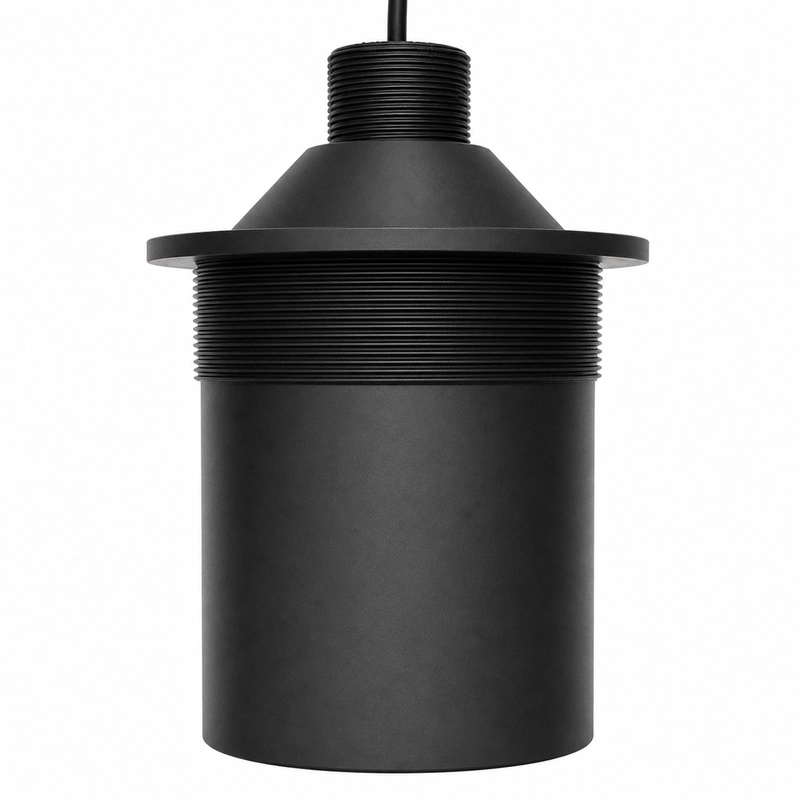

El BBDM-16KR50M es un transductor ultrasónico aéreo para aplicaciones que requieren un trayecto de medición largo. Su frecuencia central de 16 kHz y su alcance de referencia de 1,8 a 50 m permiten evaluarlo para controlar el nivel de depósitos grandes, medir distancias industriales, evitar colisiones, vigilar zonas y detectar objetivos lejanos.
El ángulo de media potencia especificado a -3 dB es de 13 grados +/-10%. Esta característica, las dimensiones del objetivo y el eje de montaje deben analizarse conjuntamente, sobre todo en el extremo lejano del alcance previsto.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBDM-16KR50M |
| Frecuencia central | 16 kHz +/-5% |
| Alcance recomendado | 1,8-50 m |
| Impedancia mínima | 790 ohm +/-20% |
| Capacitancia | 12.700 pF +/-20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico inferior a 1.500 Vpp |
| Temperatura de funcionamiento | -40 a +80 grados C |
| Presión admisible | Hasta 3 kgf o 0,3 MPa |
| Característica del haz | Ángulo de media potencia a -3 dB: 13 grados +/-10% |
| Grado de protección | IP68 |
| Peso | 2.400 g +/-5% con cable de 10 m +/-0,3 m |
Configuraciones de montaje
| Configuración | Interfaces de montaje |
|---|---|
| Montaje superior e inferior | Rosca superior M32 x 1,5 y rosca inferior M108 x 2 |
| Montaje inferior | Rosca inferior M108 x 2 |
El peso de 2,4 kg y el cable de 10 m deben incluirse en el diseño del soporte mecánico y del recorrido del cable. La variante de montaje debe seleccionarse a partir del plano dimensional real y no únicamente por la designación de la rosca.
Validación del alcance y selección
Los 50 m son un alcance de referencia, no un resultado garantizado para cualquier superficie o atmósfera. Deben confirmarse el tamaño, la orientación y la reflectividad del objetivo, la temperatura del aire, la zona muerta necesaria, la alineación y los posibles obstáculos. La electrónica de emisión y recepción también debe admitir la impedancia, la capacitancia y el límite de tensión de pico especificados.
