面向短距离检测的紧凑型 100 kHz 换能器

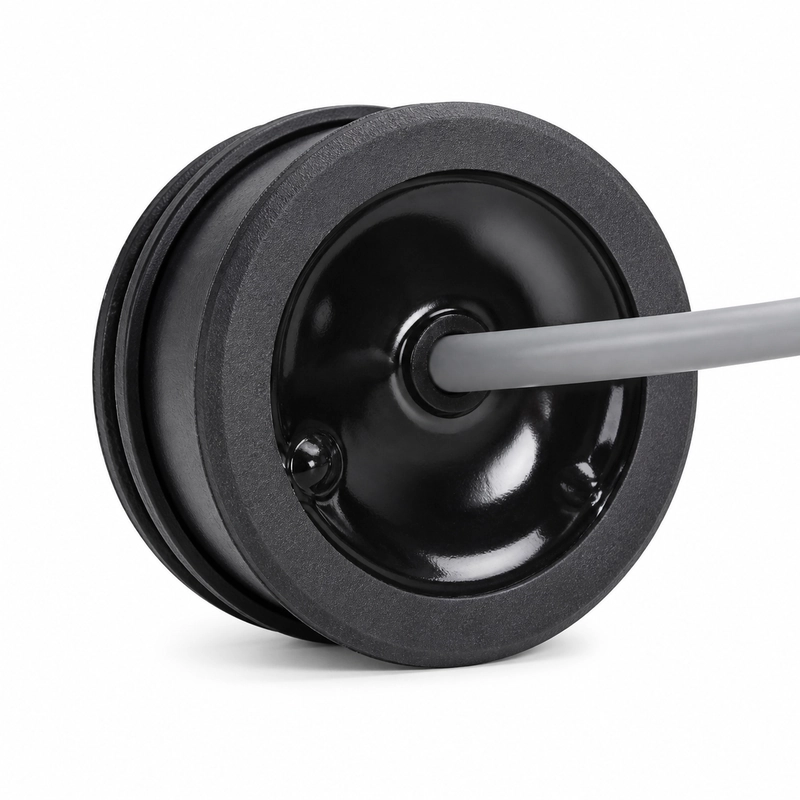

BBDM-100KR2M 是一款用于空气中短距离测距与目标检测的超声波换能器。其中心频率为 100 kHz，参考量程为 0.12-2 m，可用于自动化接近检测、短距离定位、计数与目标检测以及紧凑型液位测量。
该型号在 -3 dB 条件下的半功率角为 11.7° +/-10%。产品采用橡胶外壳，防护等级为 IP68；配 25 cm 线缆时重量为 22 g +/-5%，在安装形式上不同于尺寸更大或配长线缆的换能器组件。
主要技术参数
| 参数 | 技术指标 |
|---|---|
| 型号 | BBDM-100KR2M |
| 中心频率 | 100 kHz +/-5% |
| 建议量程 | 0.12-2 m |
| 最小阻抗 | 400 ohm +/-20% |
| 电容量 | 800 pF +/-20%（1 kHz） |
| 工作电压 | 峰值电压低于 750 Vpp |
| 工作温度 | -40 至 +80 摄氏度 |
| 压力 | 不高于 3 kgf 或 0.3 MPa |
| 波束特性 | -3 dB 半功率角：11.7° +/-10% |
| 外壳材质 | 橡胶 |
| 安装方式 | 以产品结构尺寸图为准 |
| 防护等级 | IP68 |
| 重量 | 22 g +/-5%（线长 25 cm） |
适用场景
- 自动化设备接近检测
- 短距离定位
- 计数与目标检测
- 紧凑型液位测量
波束角有助于判断目标覆盖范围，但不能单独决定实际可用量程。目标尺寸、朝向与声反射特性、空气环境、安装结构以及驱动接收电路均需结合评估。
集成前核对事项
选用 BBDM-100KR2M 前，应确认测量距离、目标物表面、工作温度与压力、安装空间及防护要求。25 cm 线缆和连接方式需要与设备布局匹配，激励与接收电路也应满足资料中的电气参数限制。
