Transducteur compact 100 kHz pour la détection à courte portée

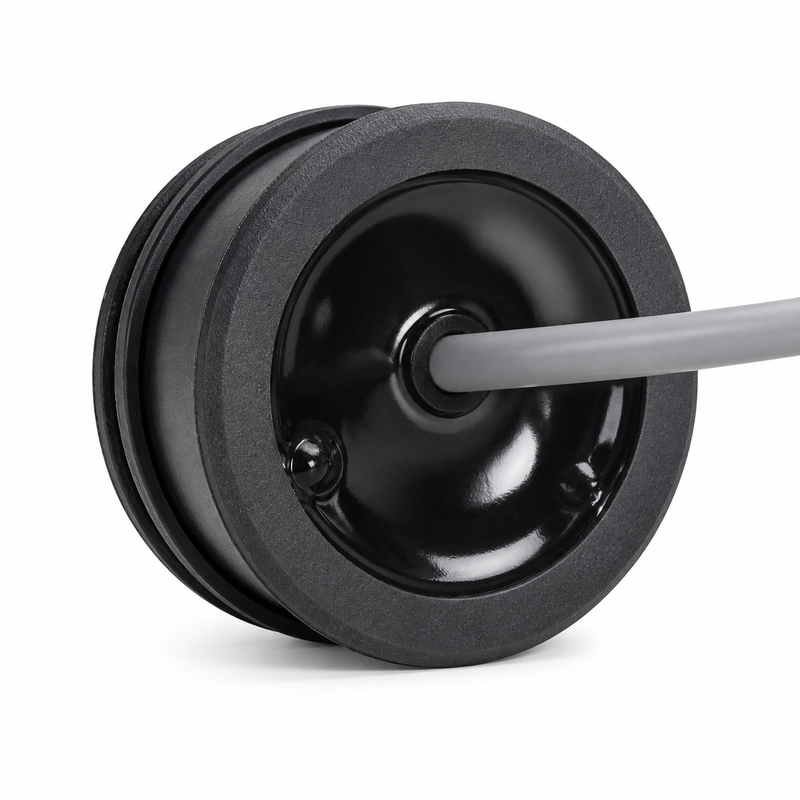

Le BBDM-100KR2M est un transducteur ultrasonique aérien conçu pour la mesure de courte distance et la détection de présence. Il associe une fréquence centrale de 100 kHz à une portée indicative de 0,12 à 2 m pour la détection de proximité, le positionnement à courte portée, le comptage d’objets et la mesure de niveau dans des équipements compacts.
Son angle à mi-puissance spécifié à -3 dB est de 11,7 degrés +/-10%. La version avec boîtier en caoutchouc et protection IP68 pèse 22 g +/-5% avec un câble de 25 cm. Ses contraintes d’installation diffèrent donc de celles des transducteurs plus volumineux ou équipés d’un câble long.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBDM-100KR2M |
| Fréquence centrale | 100 kHz +/-5% |
| Portée recommandée | 0,12-2 m |
| Impédance minimale | 400 ohm +/-20% |
| Capacité | 800 pF +/-20% à 1 kHz |
| Tension de fonctionnement | Tension de crête inférieure à 750 Vpp |
| Température de fonctionnement | -40 à +80 degrés C |
| Pression admissible | Jusqu’à 3 kgf ou 0,3 MPa |
| Caractéristique du faisceau | Angle à mi-puissance à -3 dB : 11,7 degrés +/-10% |
| Matériau du boîtier | Caoutchouc |
| Montage | Se reporter au plan coté du produit |
| Indice de protection | IP68 |
| Masse | 22 g +/-5% avec câble de 25 cm |
Domaines d’utilisation
- Détection de proximité sur des équipements automatisés
- Positionnement à courte portée
- Comptage et détection de cibles
- Mesure de niveau dans un encombrement réduit
L’angle du faisceau aide à évaluer la couverture de la cible, mais ne détermine pas seul la portée exploitable. Les dimensions, l’orientation et la réflectivité de la cible, les conditions de l’air, le montage et l’électronique d’émission-réception doivent être examinés ensemble.
Vérifications avant intégration
Avant de sélectionner le BBDM-100KR2M, il faut confirmer la distance requise, la surface de la cible, la température et la pression de service, l’espace de montage ainsi que le niveau d’étanchéité. Le câble de 25 cm et son raccordement doivent correspondre à l’implantation de l’équipement, tandis que l’électronique d’excitation et de réception doit respecter les limites électriques spécifiées.
