Transductor compacto de 100 kHz para detección de corto alcance

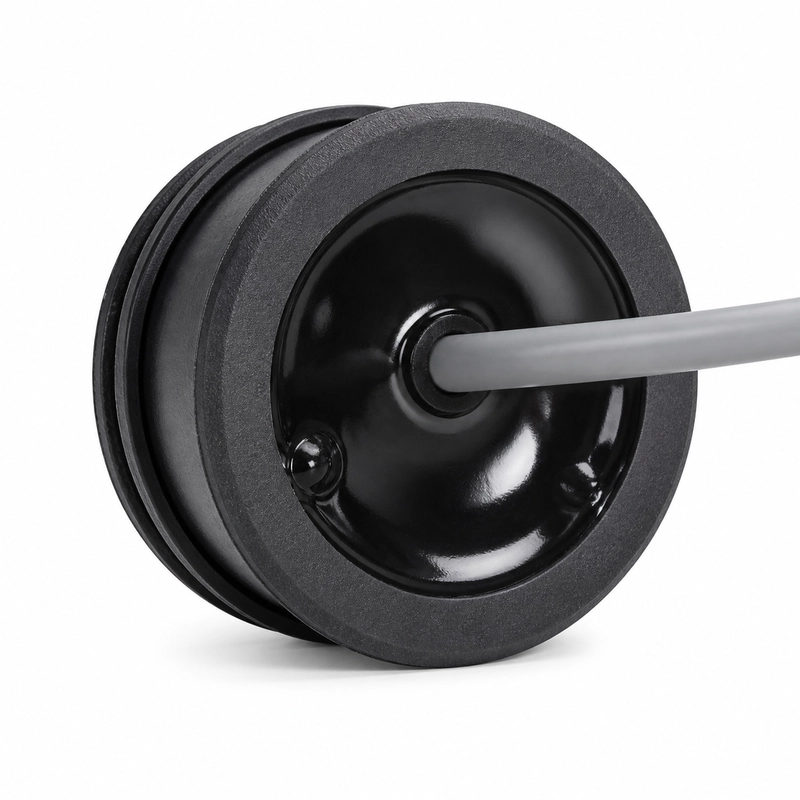

El BBDM-100KR2M es un transductor ultrasónico aéreo diseñado para medir distancias cortas y detectar presencia. Combina una frecuencia central de 100 kHz con un alcance de referencia de 0,12 a 2 m para detección de proximidad, posicionamiento de corto alcance, conteo de objetos y medición de nivel en equipos compactos.
Su ángulo de media potencia especificado a -3 dB es de 11,7 grados +/-10%. La configuración con carcasa de caucho y protección IP68 pesa 22 g +/-5% con un cable de 25 cm, por lo que sus condiciones de montaje difieren de las de conjuntos más grandes o provistos de cables largos.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBDM-100KR2M |
| Frecuencia central | 100 kHz +/-5% |
| Alcance recomendado | 0,12-2 m |
| Impedancia mínima | 400 ohm +/-20% |
| Capacitancia | 800 pF +/-20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico inferior a 750 Vpp |
| Temperatura de funcionamiento | -40 a +80 grados C |
| Presión admisible | Hasta 3 kgf o 0,3 MPa |
| Característica del haz | Ángulo de media potencia a -3 dB: 11,7 grados +/-10% |
| Material de la carcasa | Caucho |
| Montaje | Consultar el plano dimensional del producto |
| Grado de protección | IP68 |
| Peso | 22 g +/-5% con cable de 25 cm |
Aplicaciones adecuadas
- Detección de proximidad en equipos automatizados
- Posicionamiento de corto alcance
- Conteo y detección de objetivos
- Medición de nivel en espacios compactos
El ángulo del haz ayuda a evaluar la cobertura del objetivo, pero no determina por sí solo el alcance útil. Deben considerarse conjuntamente el tamaño, la orientación y la reflectividad del objeto, las condiciones del aire, la geometría de montaje y la electrónica de emisión y recepción.
Comprobaciones para la integración
Antes de seleccionar el BBDM-100KR2M deben confirmarse la distancia requerida, la superficie del objetivo, la temperatura y la presión de trabajo, el espacio de montaje y la protección necesaria. El cable de 25 cm y su conexión deben ajustarse a la disposición del equipo, y los circuitos de excitación y recepción deben respetar los límites eléctricos indicados.
