Kompakter 100-kHz-Wandler für kurze Erfassungsbereiche

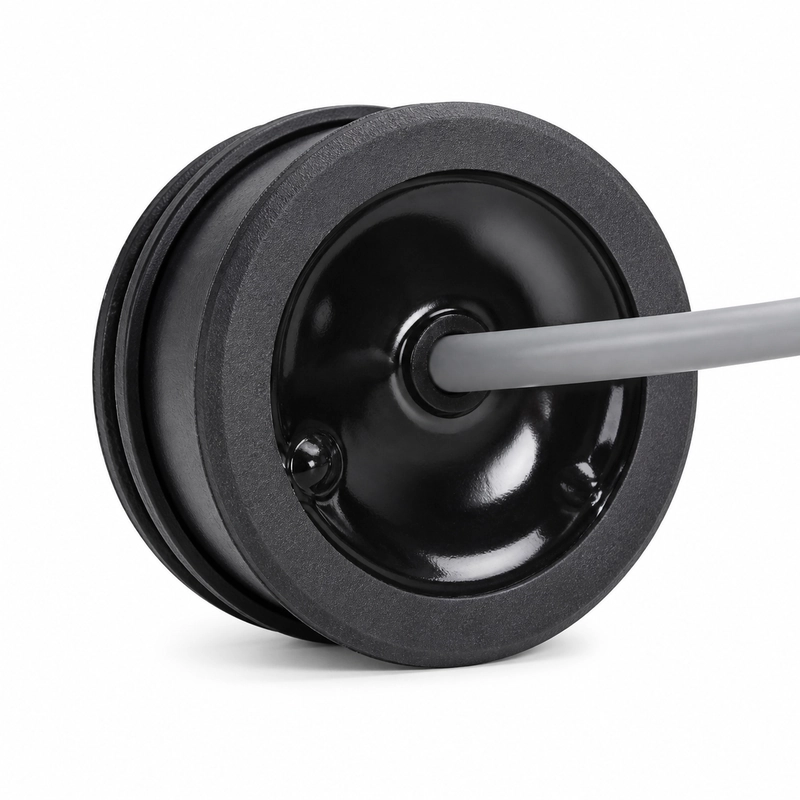

Der BBDM-100KR2M ist ein Luftultraschallwandler für kurze Messstrecken und die Anwesenheitserkennung. Er verbindet eine Mittenfrequenz von 100 kHz mit einem Referenzbereich von 0,12 bis 2 m und eignet sich damit für die Näherungserkennung, die Positionierung auf kurzer Distanz, das Zählen von Objekten und kompakte Füllstandsmessungen.
Der spezifizierte Halbwertswinkel bei -3 dB beträgt 11,7 Grad +/-10%. Die Ausführung mit Gummigehäuse und Schutzart IP68 wiegt mit einem 25 cm langen Kabel 22 g +/-5%. Ihre Einbaubedingungen unterscheiden sich damit von größeren oder mit langen Kabeln ausgestatteten Wandlerbaugruppen.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBDM-100KR2M |
| Mittenfrequenz | 100 kHz +/-5% |
| Empfohlener Messbereich | 0,12-2 m |
| Minimale Impedanz | 400 Ohm +/-20% |
| Kapazität | 800 pF +/-20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung unter 750 Vpp |
| Betriebstemperatur | -40 bis +80 Grad C |
| Zulässiger Druck | Bis 3 kgf oder 0,3 MPa |
| Strahlcharakteristik | Halbwertswinkel bei -3 dB: 11,7 Grad +/-10% |
| Gehäusewerkstoff | Gummi |
| Montage | Siehe Produktmaßzeichnung |
| Schutzart | IP68 |
| Gewicht | 22 g +/-5% mit 25 cm Kabel |
Geeignete Einsatzbereiche
- Näherungserkennung in automatisierten Anlagen
- Positionierung auf kurzer Distanz
- Zähl- und Objekterfassung
- Füllstandsmessung bei begrenztem Bauraum
Der Strahlwinkel unterstützt die Beurteilung der Zielabdeckung, bestimmt aber nicht allein die nutzbare Reichweite. Größe, Ausrichtung und Reflexionsverhalten des Ziels, die Luftbedingungen, die Einbaugeometrie sowie die Sende- und Empfangselektronik müssen gemeinsam bewertet werden.
Prüfpunkte für die Integration
Vor der Auswahl des BBDM-100KR2M sind Messdistanz, Zieloberfläche, Betriebstemperatur und Druck, verfügbarer Einbauraum und erforderlicher Schutzgrad festzulegen. Das 25-cm-Kabel und die Anschlussart müssen zum Geräteaufbau passen; die Ansteuer- und Empfangsschaltung muss innerhalb der angegebenen elektrischen Grenzwerte arbeiten.
