Medição ultrassônica de distância a 1,1 MHz em líquidos

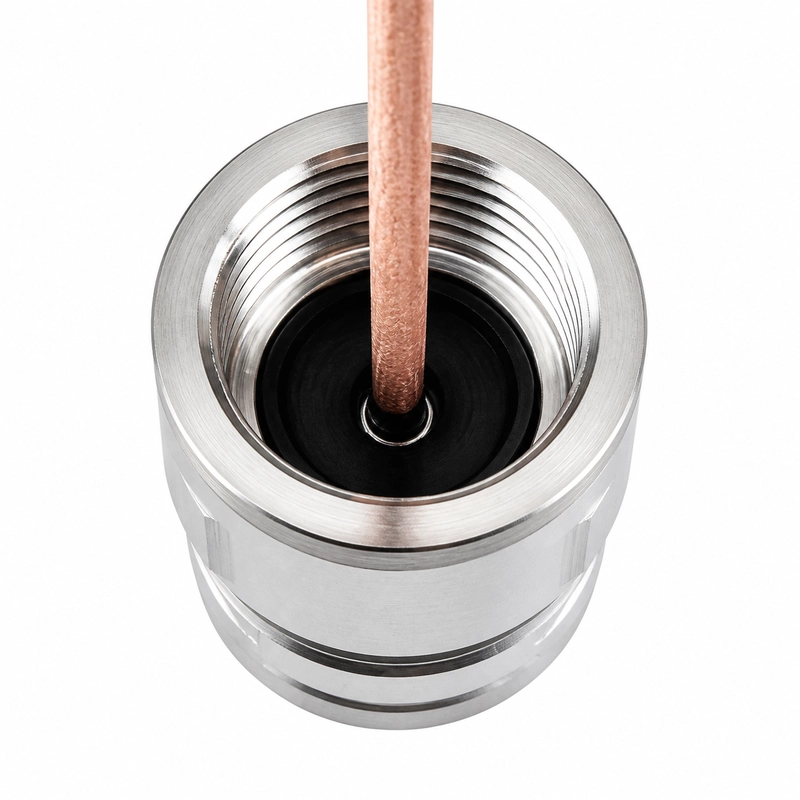

O BBFM-Q1P1M é um transdutor ultrassônico para medição de distância em líquidos, com frequência central de 1,1 MHz. Possui carcaça de aço inoxidável 316, ângulo de feixe de meia potência de 6,7°, proteção IP68 e resistência à pressão de até 1 MPa. É adequado para medição de distâncias curtas, detecção de alvos e medição de ecos ultrassônicos em líquidos.
Especificações técnicas
| Parâmetro | Especificação |
|---|---|
| Modelo | BBFM-Q1P1M |
| Frequência central | 1,1 MHz ±5% |
| Impedância mínima | 150 Ω ±20% |
| Capacitância | 1.200 pF ±20% a 1 kHz |
| Tensão de operação | Tensão pico a pico <300 Vpp |
| Temperatura de operação | -40 a +80°C |
| Pressão admissível | ≤1 MPa |
| Ângulo de feixe de meia potência a -3 dB | 6,7° ±10% |
| Material do corpo | Aço inoxidável 316 |
| Grau de proteção | IP68 |
Aplicações
- Medição de distâncias curtas em líquidos
- Detecção de alvos em líquidos
- Medição de ecos ultrassônicos em líquidos
Seleção e integração
A seleção deve considerar o meio líquido e sua temperatura, o percurso acústico necessário, a geometria do alvo, o espaço de instalação disponível, a pressão de operação, a proteção contra ingresso e a eletrônica de acionamento e recepção.
