Ultraschall-Abstandsmessung mit 1,1 MHz in Flüssigkeiten

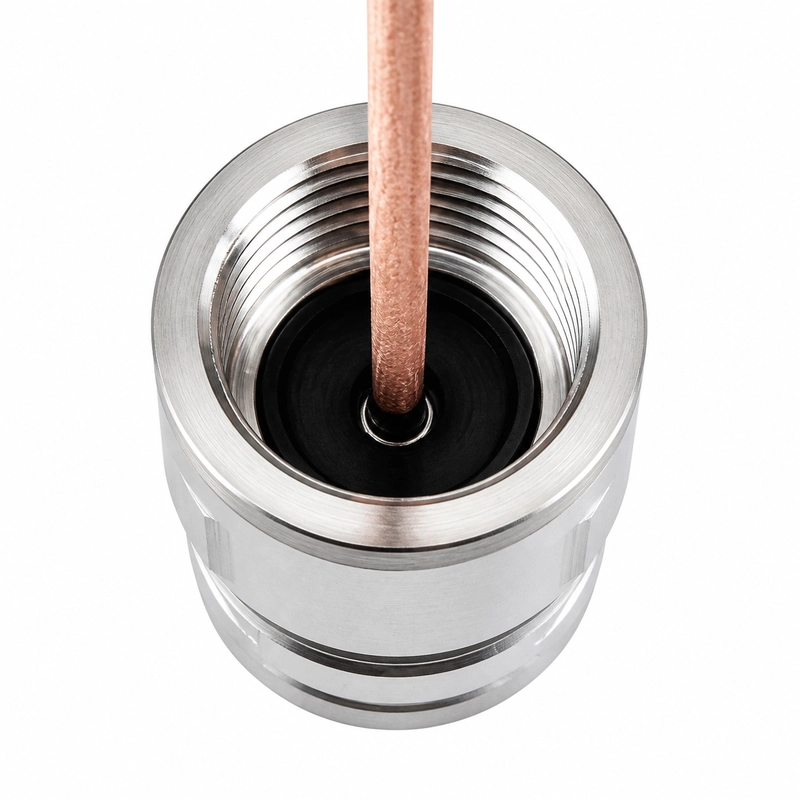

Der BBFM-Q1P1M ist ein Ultraschallwandler zur Abstandsmessung in Flüssigkeiten mit einer Mittenfrequenz von 1,1 MHz. Er verfügt über ein Gehäuse aus Edelstahl 316, einen Halbwertswinkel von 6,7°, Schutzart IP68 und eine Druckfestigkeit bis 1 MPa. Er eignet sich zur Abstandsmessung im Nahbereich, zur Objekterkennung und zur Ultraschall-Echomessung in Flüssigkeiten.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-Q1P1M |
| Mittenfrequenz | 1,1 MHz ±5 % |
| Minimale Impedanz | 150 Ω ±20 % |
| Kapazität | 1.200 pF ±20 % bei 1 kHz |
| Betriebsspannung | Spitze-Spitze-Spannung <300 Vpp |
| Betriebstemperatur | -40 bis +80 °C |
| Zulässiger Druck | ≤1 MPa |
| Halbwertswinkel bei -3 dB | 6,7° ±10 % |
| Gehäusewerkstoff | Edelstahl 316 |
| Schutzart | IP68 |
Anwendungen
- Abstandsmessung im Nahbereich in Flüssigkeiten
- Objekterkennung in Flüssigkeiten
- Ultraschall-Echomessung in Flüssigkeiten
Auswahl und Integration
Bei der Auswahl sind das flüssige Medium und seine Temperatur, der erforderliche Schallweg, die Zielgeometrie, der verfügbare Einbauraum, der Betriebsdruck, die Schutzanforderungen sowie die Sende- und Empfangselektronik zu berücksichtigen.
