Mesure ultrasonore de distance à 1,1 MHz dans les liquides

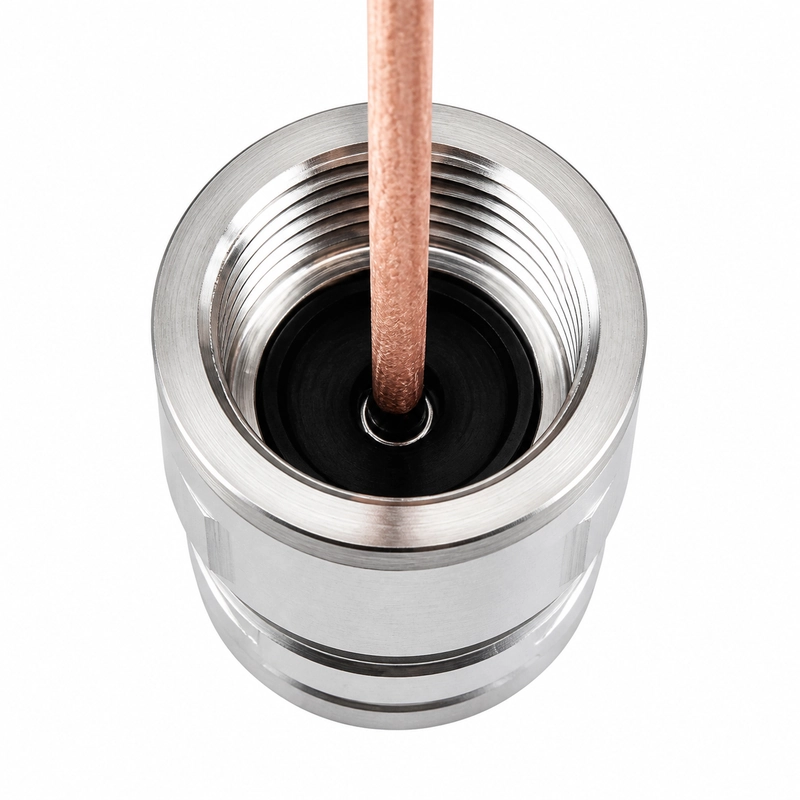

Le BBFM-Q1P1M est un transducteur ultrasonore pour la mesure de distance dans les liquides, avec une fréquence centrale de 1,1 MHz. Il possède un boîtier en acier inoxydable 316, un angle de faisceau à mi-puissance de 6,7°, une protection IP68 et une pression admissible jusqu’à 1 MPa. Il convient à la mesure de distance à courte portée, à la détection de cibles et à la mesure d’échos ultrasonores dans les liquides.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBFM-Q1P1M |
| Fréquence centrale | 1,1 MHz ±5 % |
| Impédance minimale | 150 Ω ±20 % |
| Capacité | 1 200 pF ±20 % à 1 kHz |
| Tension de fonctionnement | Tension crête à crête <300 Vpp |
| Température de fonctionnement | -40 à +80 °C |
| Pression admissible | ≤1 MPa |
| Angle de faisceau à mi-puissance à -3 dB | 6,7° ±10 % |
| Matériau du boîtier | Acier inoxydable 316 |
| Indice de protection | IP68 |
Applications
- Mesure de distance à courte portée dans les liquides
- Détection de cibles dans les liquides
- Mesure d’échos ultrasonores dans les liquides
Sélection et intégration
La sélection doit tenir compte du milieu liquide et de sa température, du trajet acoustique requis, de la géométrie de la cible, de l’espace d’installation disponible, de la pression, du niveau de protection ainsi que de l’électronique d’émission-réception.
