قياس المسافة بالموجات فوق الصوتية بتردد 1.1 MHz في السوائل

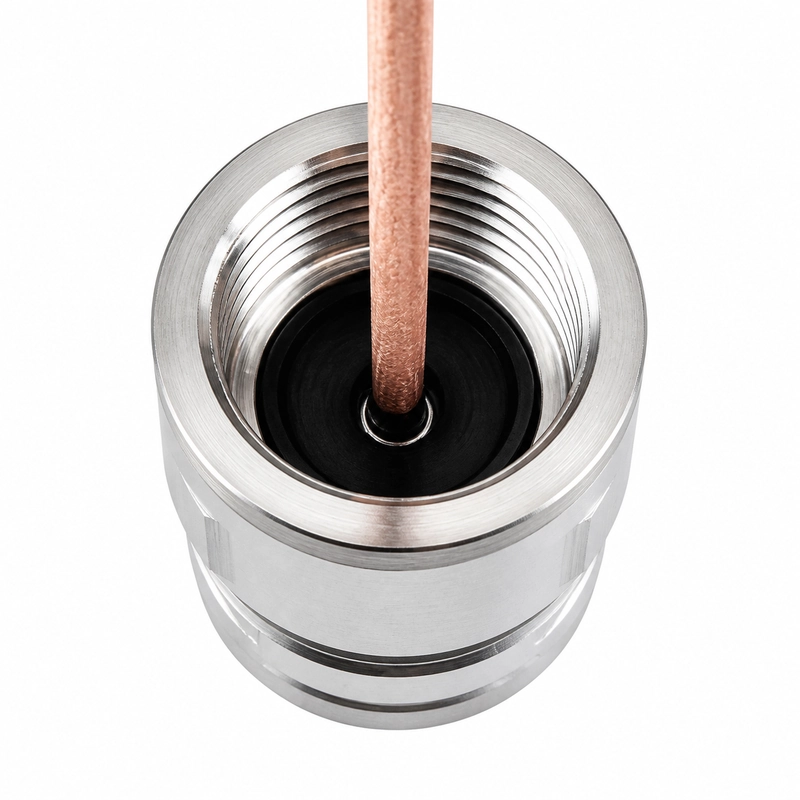

BBFM-Q1P1M هو محول فوق صوتي لقياس المسافة في السوائل بتردد مركزي قدره 1.1 MHz. يتميز بهيكل من الفولاذ المقاوم للصدأ 316، وزاوية حزمة نصف القدرة 6.7°، ودرجة حماية IP68، وقدرة على تحمل الضغط حتى 1 MPa، وهو مناسب لقياس المسافات القصيرة وكشف الأهداف وقياس الصدى فوق الصوتي في السوائل.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| الطراز | BBFM-Q1P1M |
| التردد المركزي | 1.1 MHz ±5% |
| الحد الأدنى للممانعة | 150 Ω ±20% |
| السعة الكهربائية | 1,200 pF ±20% عند 1 kHz |
| جهد التشغيل | الجهد من ذروة إلى ذروة <300 Vpp |
| درجة حرارة التشغيل | -40 إلى +80°C |
| تصنيف الضغط | ≤1 MPa |
| زاوية حزمة نصف القدرة عند -3 dB | 6.7° ±10% |
| مادة الهيكل | الفولاذ المقاوم للصدأ 316 |
| درجة الحماية | IP68 |
التطبيقات
- قياس المسافات القصيرة في السوائل
- كشف الأهداف في السوائل
- قياس الصدى فوق الصوتي في السوائل
الاختيار والتكامل
ينبغي أن يأخذ الاختيار في الحسبان الوسط السائل ودرجة حرارته، والمسار الصوتي المطلوب، وهندسة الهدف، ومساحة التركيب المتاحة، وضغط التشغيل، والحماية من دخول الأجسام والسوائل، وإلكترونيات القيادة والاستقبال.
