Medición ultrasónica de distancia a 1,1 MHz en líquidos

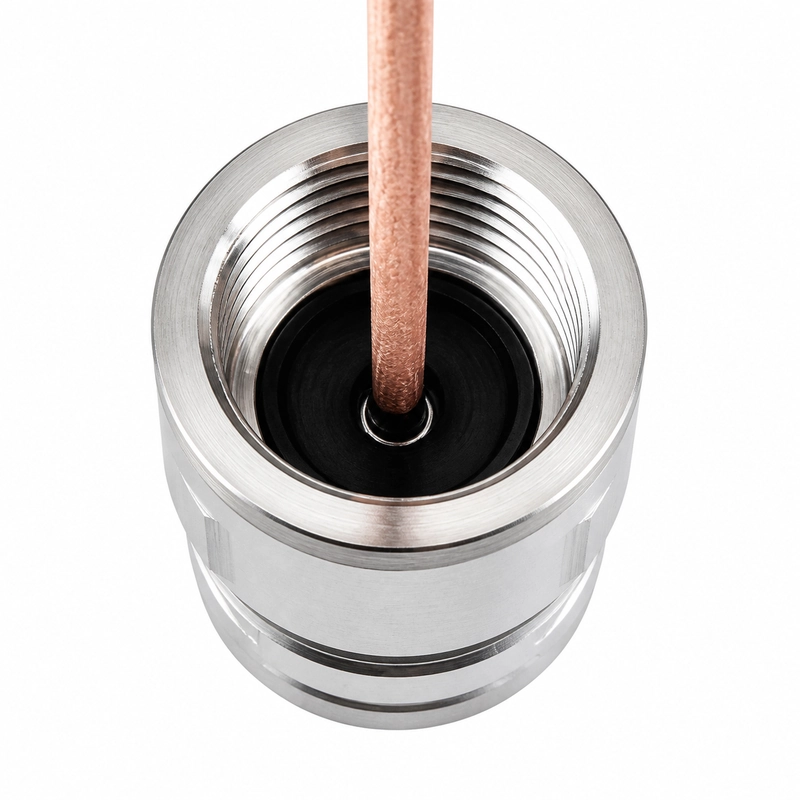

El BBFM-Q1P1M es un transductor ultrasónico para medición de distancia en líquidos, con una frecuencia central de 1,1 MHz. Cuenta con una carcasa de acero inoxidable 316, un ángulo de haz de semipotencia de 6,7°, protección IP68 y resistencia a la presión de hasta 1 MPa. Es adecuado para medir distancias cortas, detectar objetivos y medir ecos ultrasónicos en líquidos.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBFM-Q1P1M |
| Frecuencia central | 1,1 MHz ±5 % |
| Impedancia mínima | 150 Ω ±20 % |
| Capacitancia | 1.200 pF ±20 % a 1 kHz |
| Tensión de funcionamiento | Tensión pico a pico <300 Vpp |
| Temperatura de funcionamiento | -40 a +80 °C |
| Presión admisible | ≤1 MPa |
| Ángulo de haz de semipotencia a -3 dB | 6,7° ±10 % |
| Material de la carcasa | Acero inoxidable 316 |
| Grado de protección | IP68 |
Aplicaciones
- Medición de distancias cortas en líquidos
- Detección de objetivos en líquidos
- Medición de ecos ultrasónicos en líquidos
Selección e integración
La selección debe considerar el medio líquido y su temperatura, el trayecto acústico requerido, la geometría del objetivo, el espacio de instalación disponible, la presión, el grado de protección y la electrónica de emisión y recepción.
