Présentation du produit

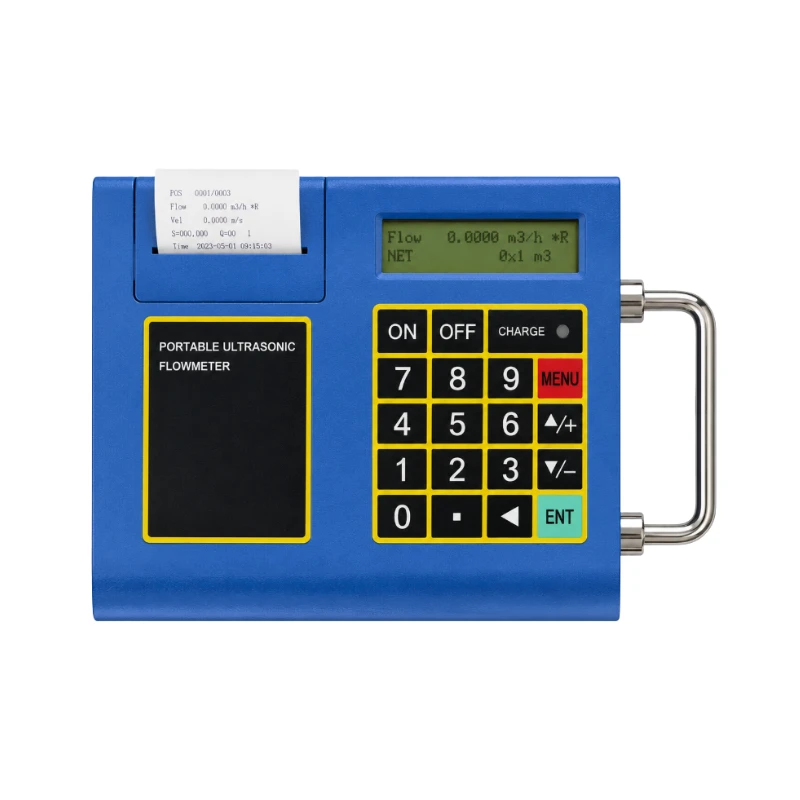

Le BBUFM-PR est un débitmètre ultrasonore portable à capteurs externes, destiné aux essais sur site, à la mise en service, à la maintenance et aux mesures temporaires. Les capteurs par temps de transit se fixent sur une conduite fermée sans la couper ni créer de perte de charge.
L’écran rétroéclairé, l’enregistreur et la mini-imprimante thermique permettent d’imprimer les résultats immédiatement ou selon une programmation. La batterie rechargeable intégrée assure environ 20 heures de fonctionnement continu.
Caractéristiques principales
- Mesure externe non intrusive
- Précision meilleure que ±1 %, linéarité de 0,5 % et répétabilité de 0,2 %
- Conduites DN15 à DN6000 selon le capteur
- Mini-imprimante thermique et enregistreur intégrés
- Interface utilisateur en chinois et en anglais
- Communication RS485
- Environ 20 heures de fonctionnement sur batterie
- Mallette de transport protectrice
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Principe de mesure | Temps de transit ultrasonore |
| Liquides mesurés | Eau, eau de mer, eaux usées industrielles, liquides acides et alcalins, huiles et autres liquides conducteurs des ultrasons |
| Diamètre de conduite | DN15 à DN6000 selon le capteur |
| Plage de vitesse | 0 à ±30 m/s |
| Précision | Meilleure que ±1 % |
| Linéarité | 0,5 % |
| Répétabilité | 0,2 % |
| Affichage | LCD rétroéclairé de 2 lignes × 20 caractères |
| Imprimante | Mini-imprimante thermique |
| Communication | RS485 |
| Température du boîtier | -20 à +60 °C |
| Température avec capteur standard | ≤110 °C |
| Plage avec capteur haute température | -40 à +160 °C |
| Batterie | Batterie Ni-MH rechargeable intégrée |
| Fonctionnement continu | Environ 20 heures |
| Alimentation externe | 220 VAC |
| Consommation | 1,5 W |
| Poids net du boîtier | 2,5 kg |
Options de capteurs
| Configuration | Diamètre de conduite | Plage de température |
|---|---|---|
| Petit capteur externe | DN15 à DN100 | -40 à +110 °C |
| Capteur externe moyen | DN50 à DN1000 | -40 à +110 °C |
| Grand capteur externe | DN300 à DN6000 | -40 à +110 °C |
| Petit capteur haute température | DN15 à DN100 | -40 à +160 °C |
| Capteur moyen haute température | DN50 à DN1000 | -40 à +160 °C |
Applications types
- Alimentation en eau, évacuation et traitement des eaux usées
- Installations CVC et énergétiques
- Pétrole, chimie et liquides industriels
- Électricité, métallurgie et mesure de procédés
- Vérification du débit et maintenance des équipements
- Mesures temporaires avec relevés imprimés
