Produktübersicht

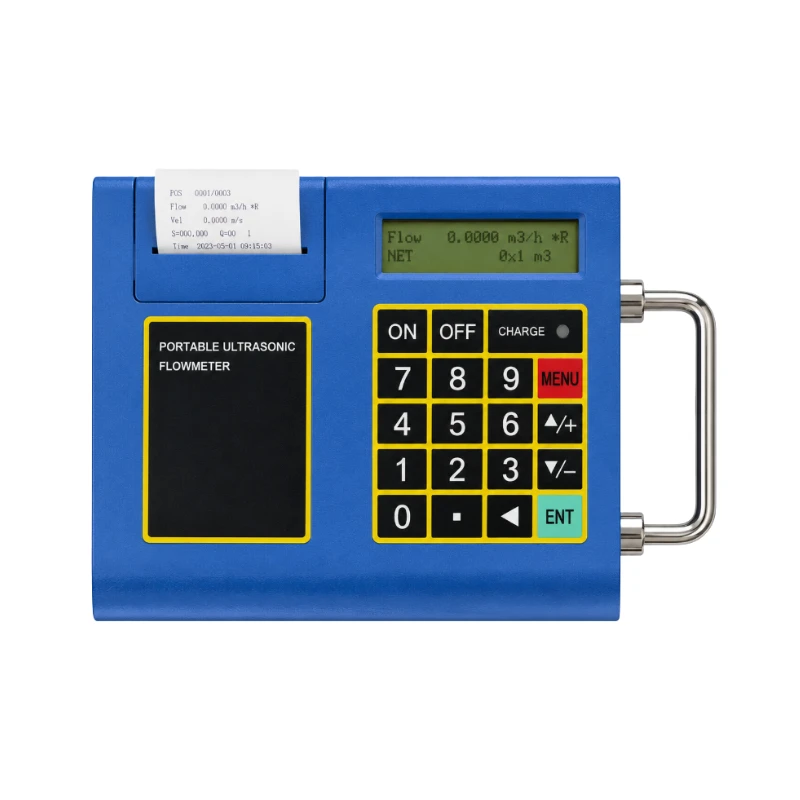

BBUFM-PR ist ein tragbares Ultraschall-Durchflussmessgerät für Flüssigkeiten mit Anlegeausführung für Vor-Ort-Prüfungen, Inbetriebnahmen, Wartung und temporäre Messungen. Die Laufzeitwandler werden außen an einer geschlossenen Rohrleitung montiert, ohne die Rohrleitung zu schneiden oder zusätzlichen Druckverlust zu verursachen.
Das Gerät verfügt über ein hintergrundbeleuchtetes Display, einen Datenlogger und einen Mini-Thermodrucker für die sofortige oder zeitgesteuerte Ausgabe der Messergebnisse. Der integrierte Akku ermöglicht etwa 20 Stunden Dauerbetrieb.
Hauptmerkmale
- Nichtinvasive Anlegemessung
- Genauigkeit besser als ±1 %, Linearität 0,5 % und Wiederholbarkeit 0,2 %
- Rohrgrößen von DN15 bis DN6000, abhängig vom Wandler
- Integrierter Mini-Thermodrucker und Datenlogger
- Bedienoberfläche in Chinesisch und Englisch
- RS485-Kommunikation
- Etwa 20 Stunden Batteriebetrieb
- Tragbarer Schutzkoffer
Typische Anwendungen
- Wasserversorgung, Entwässerung und Abwasserbehandlung
- HVAC- und Energiesysteme
- Öl-, Chemie- und Industrieflüssigkeiten
- Messungen in Energie, Metallurgie und industriellen Prozessen
- Durchflussverifizierung in Rohrleitungen und Wartung von Anlagen
- Temporäre Feldmessungen mit Ausdruck
Technische Daten
| Parameter | Wert |
|---|---|
| Messprinzip | Ultraschall-Laufzeitverfahren |
| Messmedien | Wasser, Meerwasser, industrielles Abwasser, saure und alkalische Flüssigkeiten, Öle und andere homogene, schallleitfähige Flüssigkeiten |
| Rohrgröße | DN15 bis DN6000, abhängig vom Wandler |
| Geschwindigkeitsbereich | 0 bis ±30 m/s |
| Genauigkeit | Besser als ±1% |
| Linearität | 0,5% |
| Wiederholbarkeit | 0,2% |
| Anzeige | Hintergrundbeleuchtetes LCD mit 2 Zeilen × 20 Zeichen |
| Drucker | Mini-Thermodrucker |
| Kommunikation | RS485 |
| Temperatur des Hauptgeräts | -20 bis +60 °C |
| Flüssigkeitstemperatur mit Standardwandler | ≤110 °C |
| Bereich des Hochtemperaturwandlers | -40 bis +160 °C |
| Batterie | Integrierter Ni-MH-Akku |
| Dauerbetrieb | Etwa 20 Stunden |
| Externe Versorgung | 220 VAC |
| Leistungsaufnahme | 1,5 W |
| Nettogewicht des Hauptgeräts | 2,5 kg |
Wandleroptionen
| Wandlerkonfiguration | Rohrgröße | Temperaturbereich |
|---|---|---|
| Kleiner Anlegewandler | DN15 bis DN100 | -40 bis +110 °C |
| Mittlerer Anlegewandler | DN50 bis DN1000 | -40 bis +110 °C |
| Großer Anlegewandler | DN300 bis DN6000 | -40 bis +110 °C |
| Kleiner Hochtemperaturwandler | DN15 bis DN100 | -40 bis +160 °C |
| Mittlerer Hochtemperaturwandler | DN50 bis DN1000 | -40 bis +160 °C |
Auswahlinformationen
- Tatsächlicher Außen-, Innen- und Wanddurchmesser der Rohrleitung
- Rohrmaterial
- Name der Flüssigkeit
- Mediumtemperatur
- Erwarteter Durchflussbereich
- Kompakte, externe oder externe Hochtemperaturausführung
- Erforderliche Kabellänge
