Descripción general

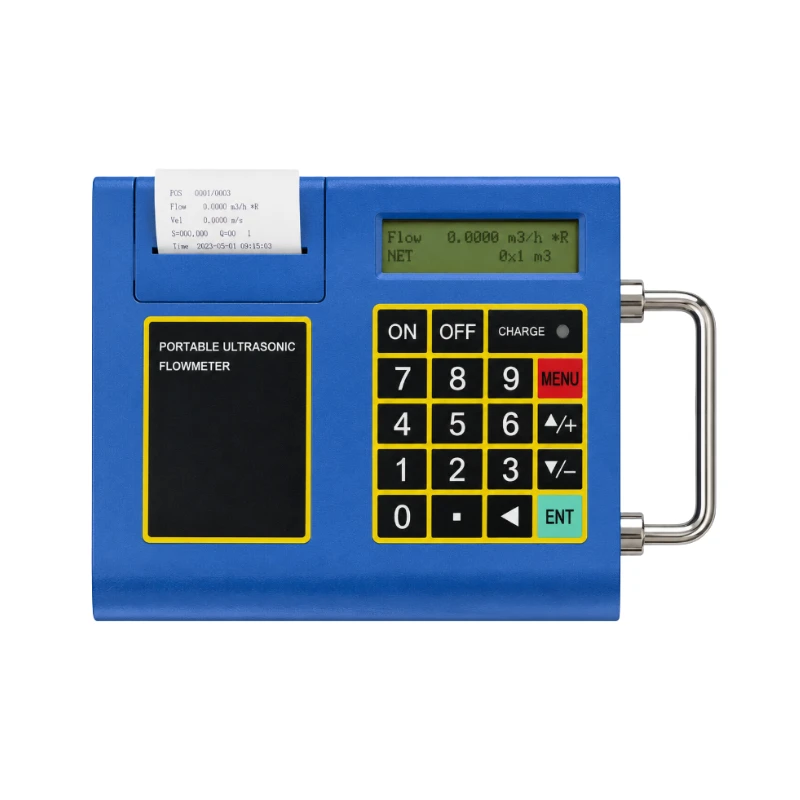

BBUFM-PR es un caudalímetro ultrasónico portátil de montaje externo para líquidos, destinado a ensayos de campo, puesta en marcha, mantenimiento y medición temporal. Los transductores de tiempo de tránsito se montan en el exterior de una tubería cerrada sin necesidad de cortar la tubería ni generar pérdida de carga adicional.
El instrumento incorpora pantalla retroiluminada, registrador de datos e impresora térmica miniatura para imprimir los resultados de forma inmediata o programada. La batería recargable interna proporciona unas 20 horas de funcionamiento continuo.
Características clave
- Medición externa no intrusiva
- Precisión mejor que ±1 %, linealidad de 0,5 % y repetibilidad de 0,2 %
- Tamaños de tubería de DN15 a DN6000, según el transductor
- Impresora térmica miniatura y registrador de datos integrados
- Interfaz de operación en chino e inglés
- Comunicación RS485
- Unas 20 horas de funcionamiento con batería
- Maletín portátil de protección
Aplicaciones típicas
- Abastecimiento de agua, drenaje y tratamiento de aguas residuales
- Sistemas HVAC y energéticos
- Líquidos petrolíferos, químicos e industriales
- Medición en energía, metalurgia y procesos industriales
- Verificación de caudal en tuberías y mantenimiento de equipos
- Medición temporal en campo con registros impresos
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Principio de medición | Ultrasonido por tiempo de tránsito |
| Líquidos medidos | Agua, agua de mar, aguas residuales industriales, líquidos ácidos y alcalinos, aceites y otros líquidos homogéneos conductores de ultrasonido |
| Tamaño de tubería | DN15 a DN6000, según el transductor |
| Rango de velocidad | 0 a ±30 m/s |
| Precisión | Mejor que ±1% |
| Linealidad | 0,5% |
| Repetibilidad | 0,2% |
| Pantalla | LCD retroiluminada de 2 líneas × 20 caracteres |
| Impresora | Impresora térmica miniatura |
| Comunicación | RS485 |
| Temperatura de la unidad principal | -20 a +60 °C |
| Temperatura del líquido con transductor estándar | ≤110 °C |
| Rango del transductor de alta temperatura | -40 a +160 °C |
| Batería | Batería recargable Ni-MH integrada |
| Funcionamiento continuo | Unas 20 horas |
| Alimentación externa | 220 VAC |
| Consumo | 1,5 W |
| Peso neto de la unidad principal | 2,5 kg |
Opciones de transductor
| Configuración del transductor | Tamaño de tubería | Rango de temperatura |
|---|---|---|
| Transductor pequeño de pinza | DN15 a DN100 | -40 a +110 °C |
| Transductor mediano de pinza | DN50 a DN1000 | -40 a +110 °C |
| Transductor grande de pinza | DN300 a DN6000 | -40 a +110 °C |
| Transductor pequeño de alta temperatura | DN15 a DN100 | -40 a +160 °C |
| Transductor mediano de alta temperatura | DN50 a DN1000 | -40 a +160 °C |
Información de selección
- Diámetro exterior, diámetro interior y espesor real de la tubería
- Material de la tubería
- Nombre del líquido
- Temperatura del medio
- Rango de caudal esperado
- Configuración compacta, remota o remota de alta temperatura
- Longitud de cable requerida
