Qué es un sensor ultrasónico de aparcamiento
Los sensores ultrasónicos de aparcamiento ayudan al conductor a detectar obstáculos próximos durante la marcha atrás o las maniobras a baja velocidad. Se utilizan en sistemas de asistencia porque permiten medir distancias cortas con rapidez. El sensor emite una ráfaga ultrasónica, recibe los ecos de los objetos y entrega al controlador la información necesaria para estimar la distancia y generar una advertencia.
Normalmente se instalan en el paragolpes delantero, trasero o en ambos. El sistema puede detectar paredes, postes, bordillos u otros vehículos dentro de la zona validada. No sustituye la observación del entorno: la cobertura depende de la geometría, el material y la posición del objetivo, de la instalación en el paragolpes y de las condiciones ambientales.

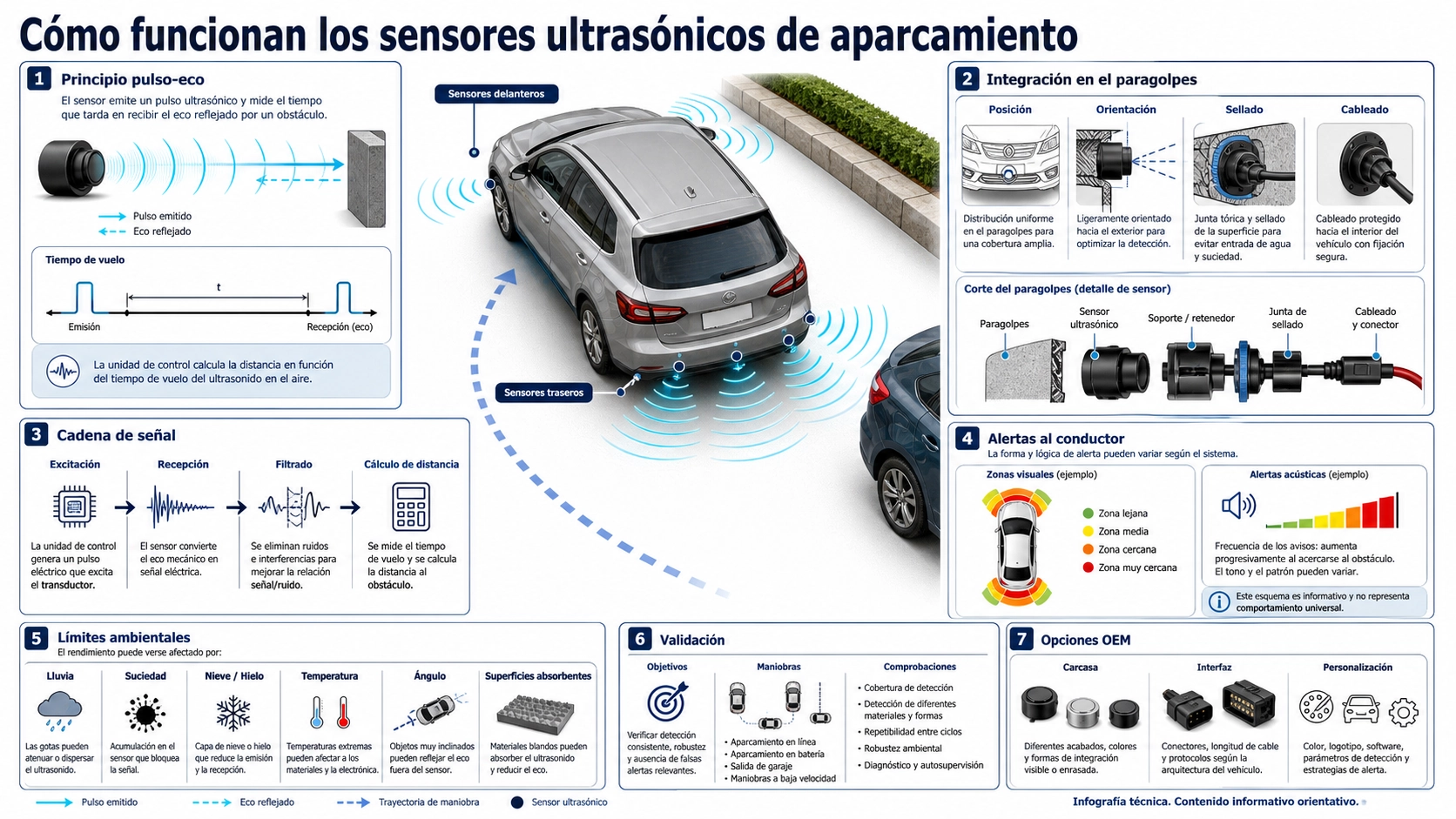

Principio de funcionamiento por pulso y eco
Cuando se activa el sistema, el transductor convierte una excitación eléctrica en ultrasonidos. La onda se propaga por el aire, incide sobre un objeto y una parte de la energía vuelve al sensor. La unidad de control mide el tiempo transcurrido entre la transmisión y la recepción. Con la velocidad del sonido y el recorrido de ida y vuelta calcula una distancia aproximada.
La velocidad del sonido cambia con la temperatura y, en menor medida para esta aplicación, con la composición del aire. El algoritmo también debe separar el eco útil del propio tiempo de oscilación del transductor, del ruido y de las reflexiones del paragolpes o el suelo. Por eso existe una zona próxima en la que la recuperación tras la emisión y la geometría limitan la detección. La frecuencia nominal por sí sola no define el alcance ni la exactitud del sistema terminado.
En muchos vehículos, los sensores traseros se habilitan al engranar la marcha atrás. Los delanteros pueden activarse durante maniobras a baja velocidad o mediante la lógica del vehículo. La estrategia debe evitar que sensores próximos transmitan simultáneamente y se interfieran; el controlador puede secuenciar canales, comparar ecos y aplicar reglas de persistencia antes de declarar un obstáculo.
Cómo recibe el conductor la advertencia
Una salida habitual es una señal acústica cuya cadencia aumenta al reducirse la distancia. Cerca del límite definido, puede convertirse en un tono continuo. Otros sistemas muestran zonas o distancias en el cuadro o en la pantalla de información. La relación entre distancia y advertencia debe diseñarse junto con el vehículo, no deducirse únicamente del transductor.
La lógica debe contemplar arranque, fallo de cable, sensor bloqueado, contaminación, señal no válida y pérdida de comunicación. Una ausencia de eco no siempre significa espacio libre: un objeto con mala orientación o poca reflexión puede no devolver una señal utilizable. La interfaz debe distinguir, cuando sea posible, entre “sin obstáculo detectado” y “medición no válida”.
Posiciones de instalación habituales
- Paragolpes trasero para asistencia durante la marcha atrás.
- Paragolpes delantero para obstáculos durante maniobras hacia delante.
- Paragolpes delantero y trasero para ampliar la cobertura de aparcamiento.
El número de sensores y su separación dependen de la anchura y forma del vehículo, el campo de detección requerido y la estrategia del sistema. La altura, inclinación y orientación deben validarse con el paragolpes real. Un montaje demasiado bajo puede aumentar los ecos del suelo; uno demasiado alto puede dejar sin cubrir bordillos u objetos bajos.
El orificio, soporte, junta y espesor del paragolpes condicionan la mecánica y el patrón acústico. La cara del sensor debe quedar orientada según el diseño y sin pintura, adhesivo o piezas que bloqueen la apertura, salvo que el proceso esté expresamente validado. También deben controlarse tolerancias de montaje, vibración, entrada de agua, suciedad, hielo, lavado, temperatura y exposición exterior.
Ventajas y límites de la detección ultrasónica
- Medición rápida de obstáculos próximos a baja velocidad.
- Formato compacto que puede integrarse en el paragolpes.
- Información de distancia para avisos acústicos o visuales.
- Aplicación posible en sistemas OEM y de posventa correctamente validados.
La respuesta depende del objetivo. Una pared grande y perpendicular suele producir un eco fuerte; un poste fino, una superficie inclinada, una tela absorbente o un objeto fuera del lóbulo principal pueden ser más difíciles. La lluvia intensa, gotas sobre la cara, barro, nieve, hielo, turbulencia y otras fuentes ultrasónicas pueden modificar el rendimiento. La cobertura debe verificarse con una matriz de objetos y condiciones representativos.
Opciones de personalización para un proyecto
Un proyecto de sensor de estacionamiento puede requerir adaptación de frecuencia, dimensiones, carcasa, conector, cable, interfaz eléctrica o forma de montaje. Estas opciones deben partir de la arquitectura del sistema y de ensayos, no de una lista genérica. También deben definirse tensión de excitación, tiempo de oscilación, ancho de banda del receptor, secuencia multicanal, temperatura, protección ambiental y criterios de aceptación.
Para relacionar frecuencia, alcance, zona ciega, haz y objetivo antes de elegir una pieza, consulte también la guía de selección de sensores ultrasónicos de distancia.
Para una opción compacta de medición de distancia puede revisar el transductor ultrasónico compacto BBDM-40K. Su idoneidad depende del paragolpes, la electrónica y la zona de detección; el nombre del producto no garantiza por sí solo el rendimiento en un vehículo concreto.
Validación en el vehículo
- Defina las zonas y distancias de advertencia, los objetos objetivo y los estados que se consideran no válidos.
- Compruebe cada posición del sensor con tolerancias de altura, ángulo, separación y montaje.
- Ensaye paredes, postes, bordillos, vehículos y objetivos difíciles en diferentes posiciones laterales.
- Repita a temperaturas y condiciones de contaminación, agua, hielo y vibración previstas.
- Verifique interferencia entre canales y con otras fuentes ultrasónicas.
- Mida el tiempo total desde el eco hasta la advertencia y confirme la lógica de fallos.
- Controle cambios de transductor, paragolpes, pintura, soporte, firmware, cable o proveedor mediante revalidación.
Por qué se utiliza en asistencia de aparcamiento
La tecnología ultrasónica resulta adecuada para distancias cortas y maniobras lentas, y complementa la información que el conductor obtiene mediante espejos o cámaras. La descripción de la NHTSA sobre tecnologías de asistencia al conductor ofrece contexto sobre estas funciones. Para una introducción general al principio de los sensores ultrasónicos puede consultar la información técnica de ifm. Las afirmaciones de cada fuente se aplican a sus propios sistemas y no sustituyen la validación del vehículo.
Conclusión
Los sensores ultrasónicos de aparcamiento transmiten una ráfaga, reciben los ecos y estiman la distancia a obstáculos cercanos. El resultado depende tanto del transductor como de la electrónica, el paragolpes, la posición, el algoritmo y el entorno. Un diseño publicable y fabricable necesita requisitos medibles, muestras representativas y una validación completa en el vehículo.
Para consultar una integración o personalización, contacte con Deep Minds Ultrasonic e indique el vehículo, geometría del paragolpes, posiciones, objetos y distancias objetivo, entorno, interfaz, cableado, validación y cantidad.
