Qu’est-ce qu’un capteur à ultrasons pour l’aide au stationnement automobile ?
Un capteur à ultrasons pour l’aide au stationnement automobile est un dispositif de détection courte portée installé sur le pare-chocs arrière, le pare-chocs avant ou sur les deux zones du véhicule. Il sert à mesurer la distance entre le véhicule et les obstacles proches, par exemple un mur, un poteau, une bordure, un autre véhicule ou un objet bas difficile à évaluer uniquement avec les rétroviseurs.
Dans les systèmes automobiles, ces composants sont souvent associés aux radars de recul, aux systèmes d’aide au stationnement ou aux fonctions de détection d’obstacles à basse vitesse. Leur rôle n’est pas de produire une image de l’environnement, mais de fournir une information de distance fiable et rapide dans les manœuvres à faible vitesse.

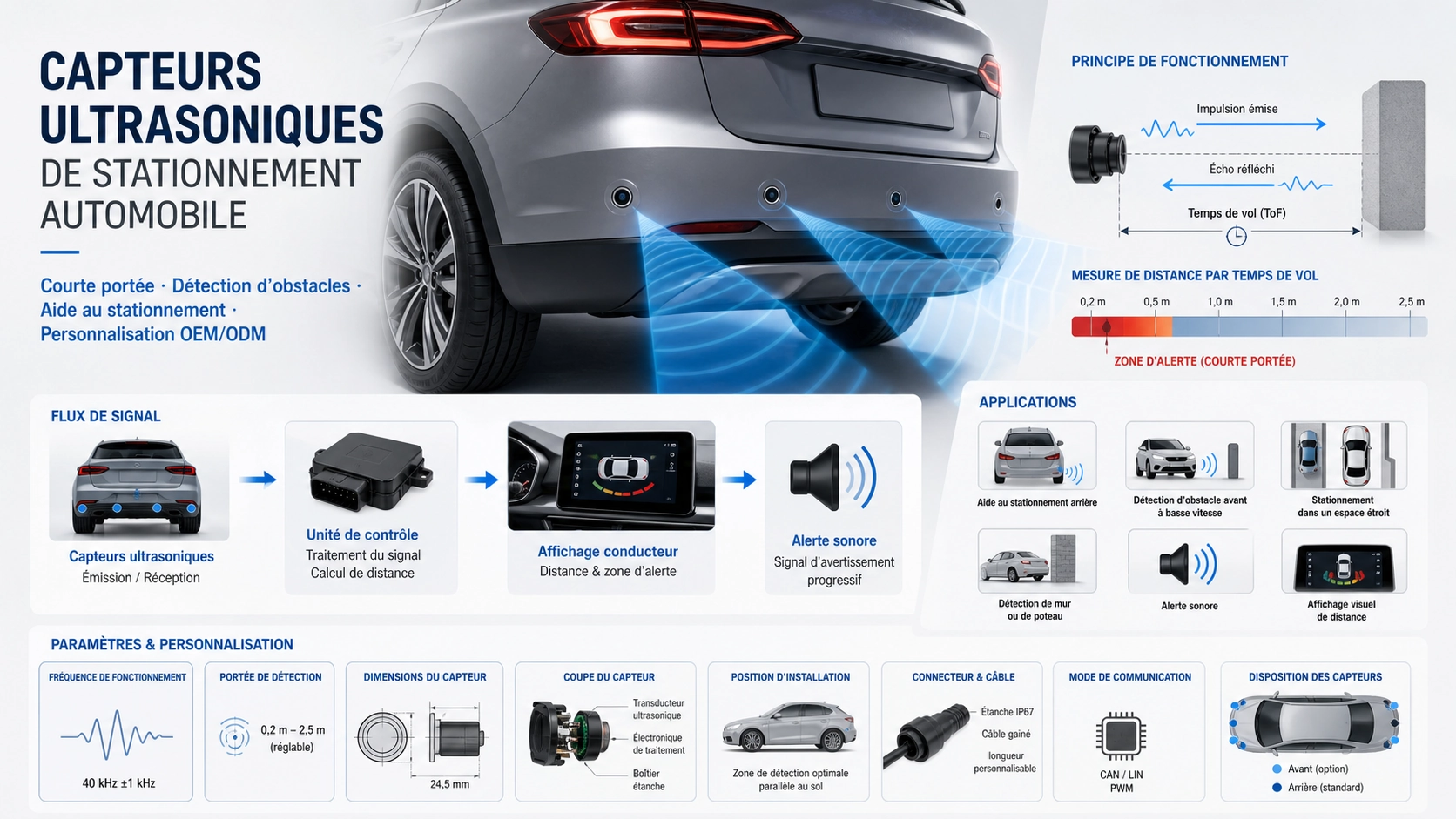

Principe de fonctionnement des capteurs ultrasoniques automobiles
Les capteurs à ultrasons de stationnement fonctionnent généralement selon le principe impulsion-écho. Lorsque le système est activé, le capteur émet une impulsion ultrasonique vers la zone à surveiller. Si cette onde rencontre un obstacle, une partie du signal est réfléchie et revient vers le capteur sous forme d’écho.
L’unité de contrôle mesure alors le temps écoulé entre l’émission de l’impulsion et la réception de l’écho. Cette durée correspond au temps de vol, ou ToF pour Time of Flight. Comme l’onde effectue un trajet aller-retour, le système calcule la distance en tenant compte de la vitesse du son et de la moitié du temps mesuré. Plus l’obstacle est proche, plus l’écho revient rapidement.
Sur de nombreux véhicules, les capteurs arrière sont activés automatiquement lorsque la marche arrière est engagée. Les capteurs avant peuvent fonctionner pendant les manœuvres à basse vitesse, notamment lors d’un stationnement en créneau, d’une entrée dans un espace étroit ou d’une approche d’un mur. Les données de distance sont ensuite traitées pour générer une alerte sonore, une indication visuelle ou un signal exploitable par le système embarqué.
Comment le système avertit-il le conducteur ?
Lorsque le système détecte un obstacle à proximité du véhicule, il transforme l’information de distance en alerte conducteur. La forme la plus courante est le signal sonore intermittent. Lorsque l’obstacle est encore relativement éloigné, les bips sont espacés. À mesure que la distance diminue, le rythme des bips s’accélère. Lorsque le véhicule devient très proche de l’obstacle, le signal peut devenir continu.
Dans les systèmes plus complets, l’alerte sonore est associée à un affichage sur le tableau de bord ou sur l’écran central du véhicule. Le conducteur peut alors visualiser la position approximative de l’obstacle, la zone concernée et le niveau de proximité. Cette combinaison audio-visuelle facilite les manœuvres dans les parkings, les espaces étroits et les zones où la visibilité arrière ou latérale est limitée.
Positions d’installation typiques
Les capteurs ultrasoniques automobiles sont le plus souvent intégrés directement dans le pare-chocs. Leur aspect extérieur est généralement circulaire afin de faciliter l’intégration mécanique et de conserver une finition compatible avec le design du véhicule.
- Pare-chocs arrière : aide au stationnement en marche arrière et détection des obstacles derrière le véhicule.
- Pare-chocs avant : détection d’obstacles lors des manœuvres à basse vitesse vers l’avant.
- Avant et arrière : couverture plus complète autour du véhicule pour les systèmes d’aide au stationnement avancés.
- Disposition multi-capteurs : meilleure couverture des angles, des zones latérales et des espaces proches du pare-chocs.
Le nombre de capteurs, leur entraxe, leur hauteur d’installation et leur orientation dépendent de la géométrie du véhicule, de la forme du pare-chocs, de la portée demandée et de la logique de traitement du système. Dans un projet automobile, ces paramètres doivent être évalués ensemble plutôt qu’isolément.
Principaux avantages des capteurs à ultrasons de stationnement
La technologie ultrasonique est largement utilisée dans l’aide au stationnement parce qu’elle convient particulièrement bien à la mesure courte portée, en temps réel, dans des conditions de conduite lente. Elle permet de compléter la perception du conducteur lorsque l’espace disponible est difficile à juger avec précision.
- Détection courte portée efficace : adaptée aux manœuvres de stationnement, aux approches de mur et aux espaces confinés.
- Réponse en temps réel : utile lorsque la distance entre le véhicule et l’obstacle évolue rapidement.
- Structure compacte : intégration possible dans les pare-chocs et les modules automobiles.
- Technologie mature : utilisée dans les systèmes OEM et dans certaines solutions de seconde monte.
- Bon compromis entre performance et coût : pertinent pour les applications de sécurité et d’assistance au stationnement.
Paramètres importants pour la sélection d’un capteur
Le choix d’un capteur ultrasonique automobile ne dépend pas uniquement de la distance de détection. Il faut également tenir compte des contraintes acoustiques, mécaniques, électriques et d’intégration système.
| Paramètre de sélection | Points à vérifier |
|---|---|
| Fréquence de fonctionnement | Influence la portée, le comportement du faisceau, la compatibilité avec l’électronique et la résistance aux interférences. |
| Portée de détection | Doit correspondre aux exigences de marche arrière, de manœuvre avant et d’alerte courte distance. |
| Angle de faisceau | Détermine la zone couverte par le capteur et la manière dont plusieurs capteurs se complètent. |
| Zone aveugle | Important pour les situations où l’obstacle est très proche du pare-chocs. |
| Dimensions du boîtier | Doivent être compatibles avec le perçage, le support de montage, l’épaisseur du pare-chocs et l’esthétique extérieure. |
| Connecteur et câble | À définir selon le faisceau du véhicule, la position de l’unité de contrôle et les exigences d’étanchéité. |
| Mode de communication ou de sortie | Doit être compatible avec le calculateur, le circuit électronique ou l’architecture du système d’aide au stationnement. |
Applications OEM et systèmes de seconde monte
Dans un projet OEM, le capteur ultrasonique doit être intégré dès la conception du système véhicule. Les exigences portent souvent sur la stabilité à long terme, la répétabilité en production, la compatibilité mécanique avec le pare-chocs, l’intégration avec le calculateur et la cohérence avec l’interface conducteur.
Dans les systèmes de seconde monte, les priorités peuvent être différentes : facilité d’installation, compatibilité avec le boîtier de contrôle, longueur de câble, méthode d’alerte, coût et adaptation à différents modèles de véhicules. Dans les deux cas, la fiabilité de la détection courte portée reste le critère central.
Personnalisation des capteurs ultrasoniques automobiles
Pour les projets automobiles, les capteurs à ultrasons peuvent être adaptés selon les exigences techniques et mécaniques du système. Les options de personnalisation courantes incluent la fréquence de fonctionnement, la portée de détection, les dimensions du boîtier, la structure de montage, le type de connecteur, la longueur du câble, le mode de communication et la disposition des capteurs avant et arrière.
Si votre projet concerne un radar de recul, un système d’aide au stationnement, une détection d’obstacles à basse vitesse ou une solution OEM/ODM pour véhicule, nous pouvons vous aider à évaluer le capteur adapté à votre architecture. Vous pouvez consulter notre transducteur ultrasonore compact BBDM-40K pour le stationnement et la détection d’obstacles ou nous contacter avec vos contraintes d’installation, de portée, de connectique et d’intégration.
Conclusion
Les capteurs ultrasoniques de stationnement automobile mesurent la distance aux obstacles proches en émettant des ondes ultrasoniques, en recevant les échos réfléchis et en calculant le temps de vol du signal. Ils constituent une solution éprouvée pour l’aide au stationnement, la détection courte portée et l’amélioration de la sécurité lors des manœuvres à faible vitesse.
Pour obtenir un résultat stable, le choix du capteur doit prendre en compte la fréquence, la portée, l’angle de faisceau, la zone aveugle, les dimensions mécaniques, le connecteur, le câble, la position d’installation et la compatibilité avec le système de contrôle. Une sélection cohérente permet d’améliorer la détection des obstacles et l’expérience conducteur dans les applications de stationnement automobile.
