Was ist ein Ultraschall-Parksensor?
Ultraschall-Parksensoren unterstützen den Fahrer beim Erkennen naher Hindernisse während des Rückwärtsfahrens oder langsamer Rangiermanöver. Sie werden in Parkassistenzsystemen eingesetzt, weil sie kurze Entfernungen schnell erfassen können. Der Sensor sendet einen Ultraschallimpuls, empfängt die Echos von Objekten und stellt der Steuerung die Informationen zur Schätzung der Entfernung und Ausgabe einer Warnung bereit.
Die Sensoren befinden sich gewöhnlich im vorderen, hinteren oder in beiden Stoßfängern. Innerhalb der validierten Zone kann das System Wände, Pfosten, Bordsteine oder andere Fahrzeuge erkennen. Es ersetzt jedoch nicht die Beobachtung der Umgebung: Die Abdeckung hängt von Geometrie, Werkstoff und Lage des Ziels, dem Einbau im Stoßfänger und den Umgebungsbedingungen ab.

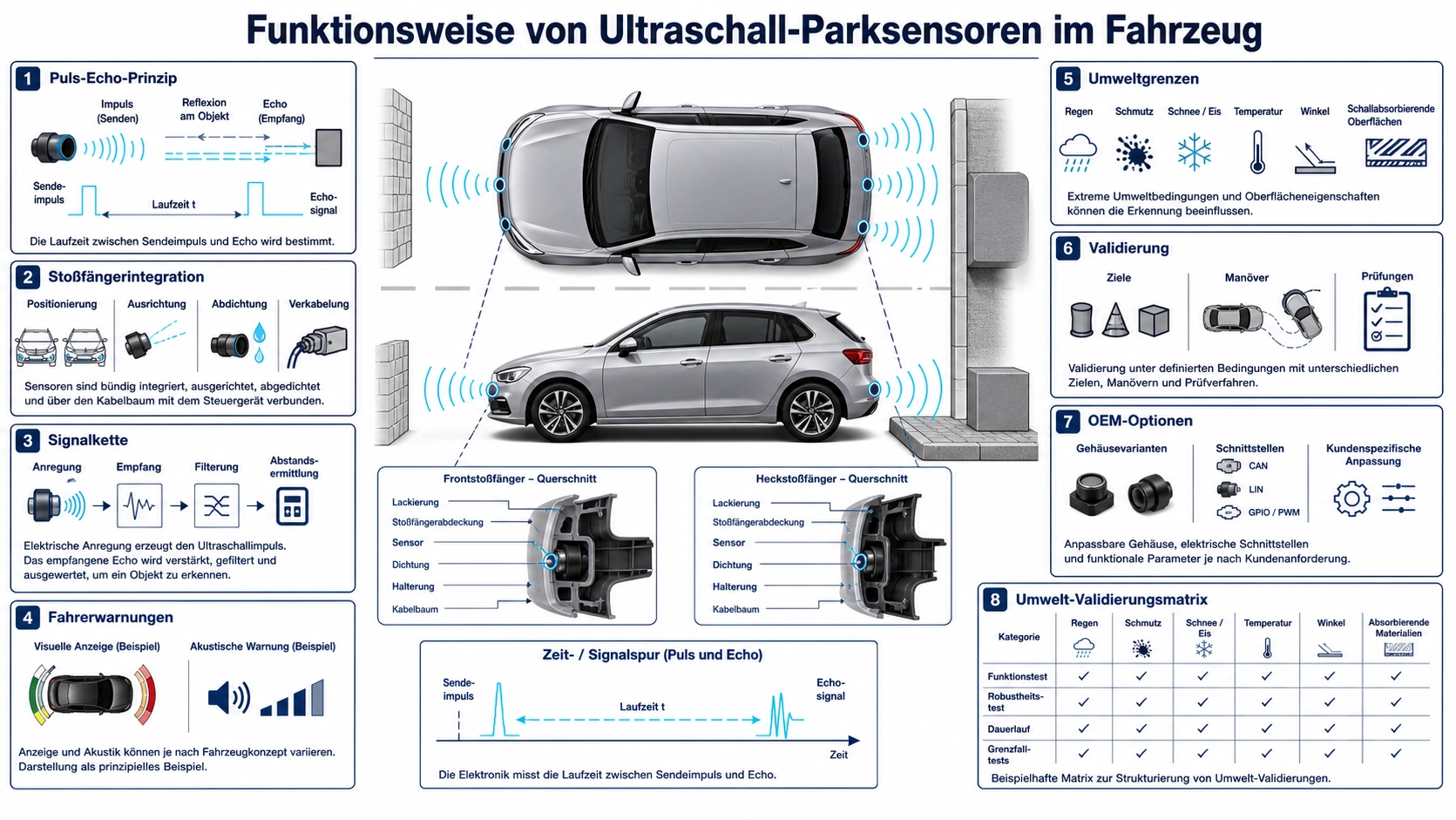

Funktionsprinzip mit Impuls und Echo
Nach Aktivierung wandelt der Wandler eine elektrische Anregung in Ultraschall um. Die Welle breitet sich in der Luft aus, trifft auf ein Objekt und ein Teil der Energie kehrt zum Sensor zurück. Das Steuergerät misst die Zeit zwischen Aussendung und Empfang. Mit der Schallgeschwindigkeit und dem Hin- und Rückweg berechnet es eine angenäherte Entfernung.
Die Schallgeschwindigkeit ändert sich mit der Temperatur und in geringerem Maß mit der Zusammensetzung der Luft. Der Algorithmus muss außerdem das nutzbare Echo vom Nachschwingen des Wandlers, Rauschen sowie Reflexionen an Stoßfänger und Boden trennen. Dadurch entsteht ein Nahbereich, in dem die Erholung nach dem Senden und die Geometrie die Erkennung begrenzen. Die Nennfrequenz allein bestimmt weder Reichweite noch Genauigkeit des fertigen Systems.
In vielen Fahrzeugen werden die hinteren Sensoren beim Einlegen des Rückwärtsgangs eingeschaltet. Vordere Sensoren können bei langsamer Fahrt oder durch die Fahrzeuglogik aktiviert werden. Die Strategie muss verhindern, dass benachbarte Sensoren gleichzeitig senden und sich stören. Die Steuerung kann Kanäle zeitlich nacheinander betreiben, Echos vergleichen und Halteregeln anwenden, bevor sie ein Hindernis meldet.
Warnung des Fahrers
Häufig wird ein akustisches Signal verwendet, dessen Folge mit abnehmender Entfernung schneller wird. Nahe der festgelegten Grenze kann es in einen Dauerton übergehen. Andere Systeme zeigen Zonen oder Entfernungen im Kombiinstrument oder auf dem Informationsbildschirm. Die Zuordnung zwischen Abstand und Warnung ist zusammen mit dem Fahrzeug auszulegen und darf nicht allein aus dem Wandler abgeleitet werden.
Die Logik muss Einschalten, Kabelfehler, blockierten oder verschmutzten Sensor, ungültiges Signal und Kommunikationsverlust behandeln. Ein fehlendes Echo bedeutet nicht immer freien Raum: Ein ungünstig ausgerichtetes oder schwach reflektierendes Objekt kann keine nutzbare Antwort liefern. Die Schnittstelle sollte deshalb, soweit möglich, zwischen „kein Hindernis erkannt“ und „Messung ungültig“ unterscheiden.
Typische Einbaupositionen
- Hinterer Stoßfänger zur Unterstützung beim Rückwärtsfahren.
- Vorderer Stoßfänger zur Erkennung bei Vorwärtsmanövern.
- Vorderer und hinterer Stoßfänger für eine erweiterte Parkabdeckung.
Anzahl und Abstand der Sensoren richten sich nach Fahrzeugbreite und -form, gewünschtem Erfassungsbereich und Systemstrategie. Höhe, Neigung und Ausrichtung sind am tatsächlichen Stoßfänger zu validieren. Ein zu tiefer Einbau kann Bodenechos verstärken, ein zu hoher Bordsteine und niedrige Hindernisse auslassen.
Bohrung, Halter, Dichtung und Stoßfängerdicke beeinflussen Mechanik und Schallfeld. Die Sensorfläche muss entsprechend der Konstruktion ausgerichtet und frei von Farbe, Klebstoff oder blockierenden Teilen sein, sofern der Prozess nicht ausdrücklich validiert wurde. Zu kontrollieren sind außerdem Montagetoleranzen, Vibration, Wassereintritt, Schmutz, Eis, Fahrzeugwäsche, Temperatur und Außeneinsatz.
Vorteile und Grenzen der Ultraschallerkennung
- Schnelle Erkennung naher Hindernisse bei geringer Geschwindigkeit.
- Kompakte Bauform zur Integration in den Stoßfänger.
- Entfernungsinformation für akustische oder optische Warnungen.
- Einsatz in validierten OEM- und Nachrüstsystemen.
Die Antwort hängt vom Ziel ab. Eine große senkrechte Wand erzeugt meist ein starkes Echo; ein dünner Pfosten, eine schräge Fläche, absorbierender Stoff oder ein Objekt außerhalb der Hauptkeule kann schwieriger sein. Starker Regen, Tropfen auf der Fläche, Schlamm, Schnee, Eis, Luftbewegung und andere Ultraschallquellen können die Leistung verändern. Die Abdeckung ist mit einer repräsentativen Matrix von Objekten und Bedingungen zu prüfen.
Anpassungsmöglichkeiten für ein Fahrzeugprojekt
Ein Parksensorprojekt kann Anpassungen von Frequenz, Abmessungen, Gehäuse, Steckverbinder, Kabel, elektrischer Schnittstelle oder Montageform erfordern. Diese Optionen müssen von der Systemarchitektur und von Prüfungen ausgehen und nicht von einer allgemeinen Auswahlliste. Zusätzlich sind Ansteuerspannung, Nachschwingzeit, Empfängerbandbreite, Mehrkanalfolge, Temperaturbereich, Umweltschutz und Abnahmekriterien festzulegen.
Zur gemeinsamen Bewertung von Frequenz, Reichweite, Blindzone, Schallfeld und Ziel dient der Leitfaden zur Auswahl von Ultraschall-Abstandssensoren.
Als kompakte Option für die Abstandsmessung können Sie den Ultraschall-Abstandswandler BBDM-40K prüfen. Seine Eignung hängt von Stoßfänger, Elektronik und Erfassungszone ab; die Produktbezeichnung allein garantiert keine Leistung an einem bestimmten Fahrzeug.
Validierung am Fahrzeug
- Definieren Sie Warnzonen und -abstände, Zielobjekte und als ungültig zu behandelnde Zustände.
- Prüfen Sie jede Sensorposition einschließlich Toleranzen von Höhe, Winkel, Abstand und Befestigung.
- Testen Sie Wände, Pfosten, Bordsteine, Fahrzeuge und schwierige Ziele an verschiedenen seitlichen Positionen.
- Wiederholen Sie Prüfungen bei vorgesehenen Temperaturen sowie mit Wasser, Schmutz, Eis und Vibration.
- Prüfen Sie gegenseitige Beeinflussung der Kanäle und Störungen durch andere Ultraschallquellen.
- Messen Sie die Gesamtzeit vom Echo bis zur Warnung und bestätigen Sie die Fehlerlogik.
- Unterziehen Sie Änderungen an Wandler, Stoßfänger, Lack, Halter, Firmware, Kabel oder Lieferant einer erneuten Validierung.
Warum Ultraschall für die Parkassistenz verwendet wird
Ultraschall eignet sich für kurze Distanzen und langsame Manöver und ergänzt die Informationen aus Spiegeln oder Kameras. Die Übersicht der NHTSA zu Fahrerassistenztechnologien bietet Kontext zu solchen Funktionen. Eine allgemeine Einführung in das Messprinzip enthält die technische Übersicht von ifm. Aussagen der Quellen gelten für die jeweils beschriebenen Systeme und ersetzen keine Fahrzeugvalidierung.
Fazit
Ultraschall-Parksensoren senden einen Impuls, empfangen Echos und schätzen daraus die Entfernung zu nahen Hindernissen. Das Ergebnis hängt sowohl vom Wandler als auch von Elektronik, Stoßfänger, Position, Algorithmus und Umgebung ab. Eine serienreife Auslegung benötigt messbare Anforderungen, repräsentative Muster und eine vollständige Prüfung am Fahrzeug.
