Was ein Ultraschallsensor leistet
Ein Ultraschallsensor sendet einen hochfrequenten Schallimpuls und misst die Zeit bis zur Rückkehr des Echos. Aus dieser Laufzeit kann er Anwesenheit, Entfernung oder Füllstand bestimmen. Da kein mechanischer Kontakt nötig ist, eignet sich das Prinzip für bewegte, verschmutzte oder schwer zugängliche Ziele und vermeidet verschleißende Tastmechanik.
Die Messung hängt nicht wie ein optisches Verfahren von der Farbe ab, wohl aber von der Akustik. Größe, Winkel, Struktur und Bewegung des Ziels bestimmen die Echoenergie. Temperatur verändert die Schallgeschwindigkeit in Luft; Wind, Dampf, Schaum, Staub oder mehrere Reflektoren können das Echo schwächen oder verwechselbar machen. Physikalischen Hintergrund liefert der Überblick von Britannica zu Ultraschall.
Automation und Fertigung
In Produktionslinien erkennen Ultraschallsensoren Kartons, Flaschen, Schalen, Rollen und Werkstücke. Sie prüfen Anwesenheit, zählen Produkte und unterstützen die Positionierung. Bei transparenter Verpackung, dunklen Flächen oder glänzenden Oberflächen können sie gegenüber manchen fotoelektrischen Lösungen im Vorteil sein.
Eine belastbare Aufgabe lautet jedoch nicht nur „Objekt erkennen“. Mindest- und Maximalabstand, Zykluszeit, Zielgröße, Ausrichtung, Einbauraum und erforderliche Reaktion müssen feststehen. Ein kleines Werkstück zwischen Maschinenteilen kann weniger Energie zurückwerfen als das Gestell. Bei schnellen Prozessen müssen Ansprechzeit und Auswertefenster zur Fördergeschwindigkeit passen.
Distanz- und Positionsmessung
Ein proportionaler Entfernungswert ermöglicht die Regelung von Annäherung, Höhe, Abstand und Position. Anwendungen finden sich in Materialfluss, Plattformen, Lagern, Wickeltechnik, Maschinenachsen und mobilen Geräten. Anders als ein reiner Näherungsschalter kann ein kontinuierliches Signal mehrere Positionen bestätigen oder Brems- und Ausrichtvorgänge unterstützen.
Entscheidend ist die Blindzone: Befindet sich das Ziel zu nah, kann der Wandler nach dem Senden noch nicht zuverlässig empfangen. Auch der Öffnungswinkel zählt, weil er festlegt, welche Strukturen in das Schallfeld geraten. Der Auswahlleitfaden für Ultraschall-Abstandssensoren erklärt, wie nutzbarer Bereich, Ziel, Keule, Umgebung und Ausgang gemeinsam bewertet werden.
Füllstand von Flüssigkeiten und Schüttgütern
Über einem Behälter montiert, misst der Sensor den Leerraum bis zur Oberfläche; das System rechnet ihn in Füllstand um. Typische Einsatzorte sind Wasser- und Abwassertanks, Betriebsbehälter, Bewässerung und kompatible Chemikalien. Der Sensor bleibt außerhalb des Mediums, dennoch können Kondensat, Schaum, Dampf und Turbulenz das Signal beeinflussen.
In Silos und Trichtern lässt sich auch der Abstand zu Getreide, Pellets, Sand oder Pulver erfassen. Böschung und Staub machen die Reflexion weniger berechenbar. Einlauf, Wände und Verstrebungen dürfen die Schallkeule nicht dominieren. Der Vergleich der Ultraschall-Füllstandmessertypen grenzt integrierte, getrennte und außen am Boden montierte Lösungen voneinander ab.
Parkhilfe und Fahrzeugumfeld
Ultraschallwandler sind vor allem für die Kurzstreckenmessung beim Einparken bekannt. Mehrere Messpunkte im Stoßfänger erfassen den Nahbereich, und ein Steuergerät erzeugt daraus Warnungen. Auch seitliche Erkennung und Unterstützung bei niedriger Geschwindigkeit sind möglich, sofern das System für die entsprechenden Bedingungen validiert wurde.
Karosserie, Einbauhöhe, Verschmutzung, starker Regen und Form des Hindernisses wirken sich aus. Ein dünner Pfosten, eine stark geneigte Fläche oder ein niedriges Objekt liefert ein anderes Echo als eine Wand. Eine Einparkhilfe ersetzt deshalb nicht automatisch Kamera, Radar oder sichere Bedienabläufe. Der Leitfaden zu Ultraschall-Parksensoren behandelt Frequenz, Sichtfeld, Einbau und Fahrzeugvalidierung.
Robotik und mobile Systeme
In Servicerobotern, Transportwagen und mobilen Plattformen bietet Ultraschall eine wirtschaftliche Näherungsebene. Er kann Wände, Möbel oder Hindernisse erkennen und bei niedriger Geschwindigkeit freien Raum bestätigen. Die geringe Abhängigkeit von Farbe ergänzt Kameras und Infrarotsensoren.
Das Verfahren erzeugt jedoch keine vollständige Umgebungskarte. Die Winkelauflösung ist begrenzt, und benachbarte Sensoren können sich bei gleichzeitigem Senden stören. Ein robustes Design taktet die Kanäle, verwirft unmögliche Werte, berücksichtigt Fremdechos und kombiniert Technologien, wenn eine Sicherheitsfunktion höhere Abdeckung oder Diagnose verlangt.
Wasserwirtschaft und Umweltüberwachung
In Brunnen, Kanälen, Pumpwerken, Entwässerung und Abwasserbehältern verringert berührungslose Messung den Kontakt mit verschmutzten Medien. Der Wert kann Pumpen steuern, Alarme auslösen, Fernwirktechnik versorgen oder zur Durchflussberechnung in offenen Gerinnen beitragen. Der Einbauort muss Feuchte, Überflutung, Kondensation und Sonne vertragen und für Inspektion erreichbar bleiben.
Ein Umweltmesswert ist nur sinnvoll, wenn er auf einen physischen Bezug zurückgeführt und über den Bereich geprüft wird. In einem Gerinne misst der Sensor zunächst den Pegel. Erst ein geeignetes Bauwerk und die zugehörige Kennlinie machen daraus Durchfluss. Ein Abstandsmesser über einem beliebigen Wasserlauf genügt nicht.
Gebäude, Landwirtschaft und Konsumgeräte
Gebäude nutzen Ultraschall für Anwesenheit, Türen, Parkleitsysteme, Behälter und Versorgungstanks. In der Landwirtschaft überwacht er Bewässerungswasser, Getreide oder Futter, unterstützt Maschinenpositionierung und erkennt Hindernisse. Haushaltsgeräte und Spender verwenden das Prinzip für berührungslose Niveau- oder Näherungserfassung.
In Innenräumen sind Geometrie, weiche Materialien, Luftströmung und gegenseitige Beeinflussung zu bedenken. Im Feld zählen Temperatur, Wind, Wasser, Schlamm, Tiere und mechanischer Schutz. Dasselbe Prinzip braucht je nach Einsatz unterschiedliche Gehäuse, Montage, Kalibrierung und Logik.
Vorteile und Grenzen nach Anwendung
| Anwendung | Vorteil | Hauptrisiko |
|---|---|---|
| Präsenz in der Linie | Weitgehend farbunabhängig | Kleines oder geneigtes Ziel |
| Distanz | Kontinuierlich und berührungslos | Blindzone und Nebenreflektoren |
| Flüssigkeitsniveau | Sensor außerhalb des Mediums | Schaum, Dampf und Turbulenz |
| Schüttgut | Bestandserfassung von oben | Staub und schräge Oberfläche |
| Einparken | Gute Nähe bei langsamer Fahrt | Niedrige oder schmale Hindernisse |
| Robotik | Wirtschaftliche Ergänzung | Auflösung und Übersprechen |
Von der Anwendungsidee zur Spezifikation
- Festlegen, welche Entscheidung benötigt wird: Präsenz, Distanz, Niveau, Alarm oder Regelwert.
- Ziel oder Medium mit Größe, Werkstoff, Lage, Geschwindigkeit und ungünstigstem Zustand beschreiben.
- Nutzbereich und freien Raum einschließlich Mindestabstand angeben.
- Temperatur, Feuchte, Staub, Schaum, Dampf, Wind, Schwingung und Chemikalien dokumentieren.
- Versorgung, Ausgang, Protokoll, Aktualisierungsrate und sicheren Fehlerzustand definieren.
- Vor der Designfreigabe am realen Ziel unter repräsentativer Umgebung validieren.
Für kompakte Prototypen kann der Ultraschall-Distanzwandler BBDM-40K zusammen mit passender Sende- und Empfangselektronik bewertet werden. Ein Wandler allein ist noch kein fertiger Sensor: Frequenz, Anpassschaltung, Zeitfenster, Kompensation, Gehäuse und Algorithmus bestimmen gemeinsam das Ergebnis.
Angaben für eine Produktempfehlung
Nennen Sie Funktion, Objekt oder Medium, minimalen und maximalen Abstand, verfügbaren Raum, Orientierung, Geschwindigkeit, Umgebung, Ausgang, Versorgung, Jahresmenge und Abnahmekriterium. Zeichnungen, Fotos, Abdeckungsmaterial, mechanische Schnittstelle und normative Vorgaben sollten beiliegen. Für die Prüfung einer konkreten Aufgabe können Sie die Projektdaten an Deep Minds Ultrasonic senden.
Häufige Fragen
Kann Ultraschall Glas oder transparenten Kunststoff erkennen?
Oft ja, weil das akustische Echo und nicht das Licht ausgewertet wird. Größe, Winkel, Dicke und Umgebung entscheiden trotzdem über die Zuverlässigkeit.
Funktioniert die Füllstandmessung bei jeder Flüssigkeit?
Viele Flüssigkeiten lassen sich von oben messen. Schaum, Dampf, Druck, Temperatur und Geometrie können jedoch eine andere Installation oder Technologie erfordern. Auch Werkstoffverträglichkeit bleibt relevant.
Warum verändert Temperatur den Messwert?
Die Schallgeschwindigkeit in Luft ist temperaturabhängig. Eine passend angeordnete Kompensation reduziert den Fehler, schnelle Gradienten entlang des Schallwegs können aber verbleiben.
Fazit

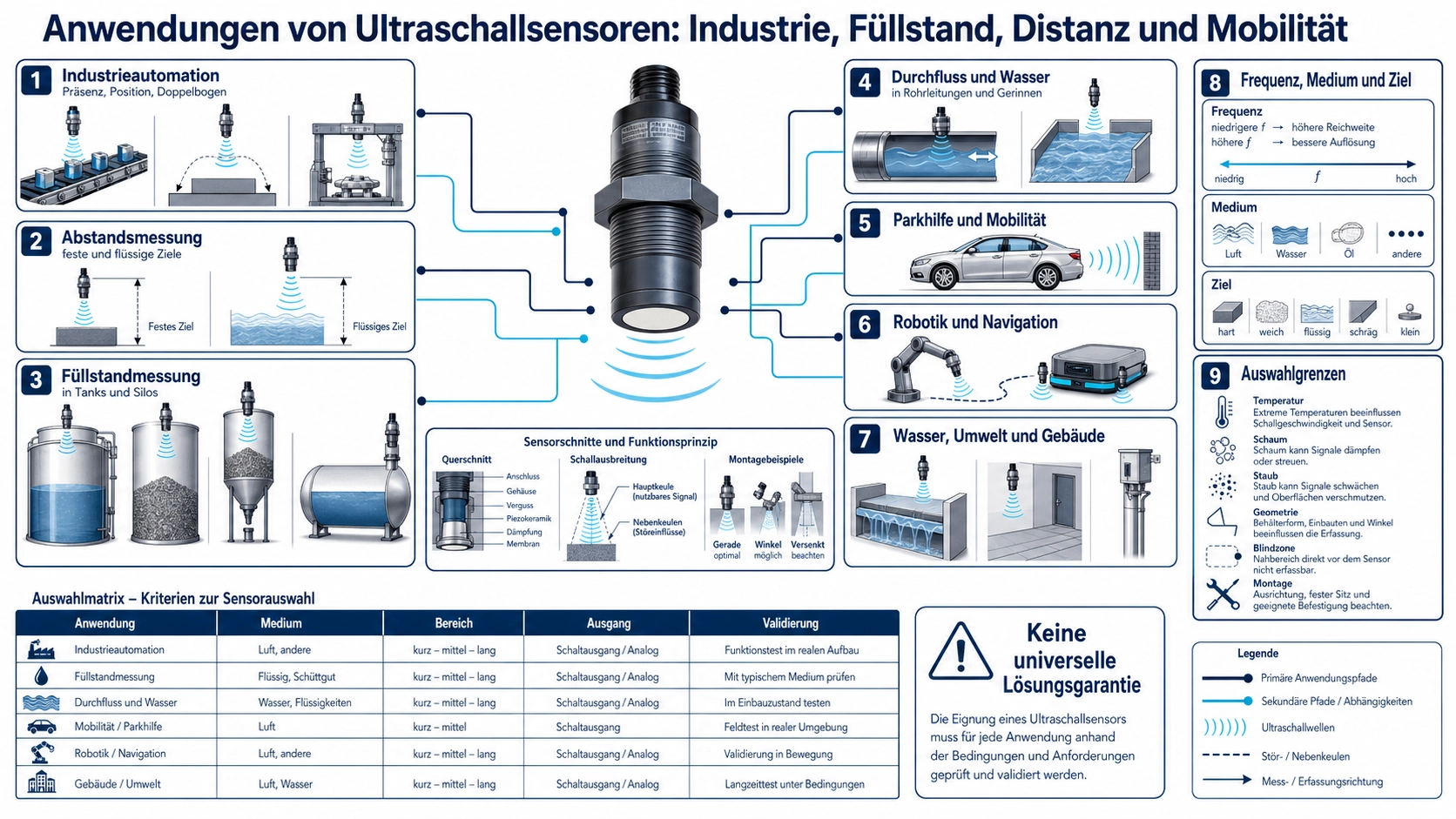

Ultraschallsensoren bedienen Automation, Distanz, Füllstand, Parkhilfe, Robotik, Wasserwirtschaft, Gebäude und Landwirtschaft, weil sie viele Werkstoffe berührungslos erfassen. Diese Vielseitigkeit hebt akustische Grenzen nicht auf. Zuverlässigkeit entsteht, wenn Ziel, Bereich, Schallkeule, Umwelt, Schnittstelle und Prüfkriterium für die konkrete Anwendung spezifiziert werden.
