产品概述

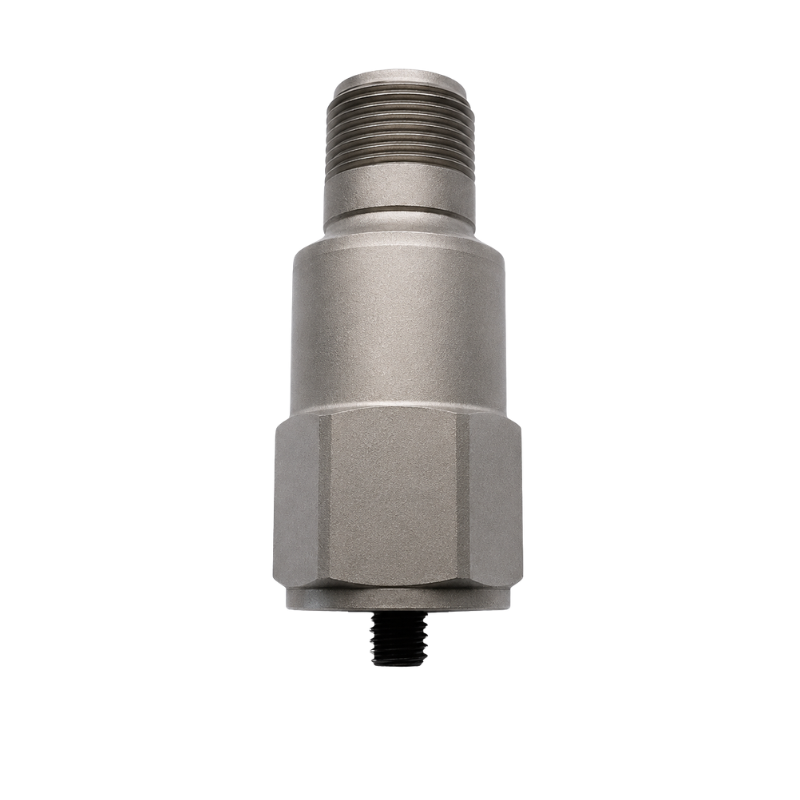

BBVM-VS250是一款工业型IEPE压电速度传感器，用于测量轴承箱体、机械壳体及结构件的绝对振动。传感器在不锈钢壳体内集成PZT敏感元件、低噪声微型电荷放大器和精密积分电路。内部无机械运动部件，适合工业设备的长期振动监测。
核心参数
| 参数 |
数值 |
| 测量参数 |
振动速度 |
| 灵敏度 |
250 mV/(mm/s)，可定制 |
| 频率响应 |
3–3,000 Hz（±3 dB） |
| 测量范围 |
±200 mm/s |
| 最大抗冲击 |
5,000 g |
| 敏感元件 |
PZT压电陶瓷 |
| 传感结构 |
剪切式 |
电气参数
| 参数 |
数值 |
| 供电电压 |
18–28 VDC |
| 恒流激励 |
2–10 mA |
| 输出阻抗 |
<500 Ω |
| 绝缘电阻 |
>10⁸ Ω |
机械与环境参数
| 参数 |
数值 |
| 壳体材料 |
不锈钢 |
| 密封结构 |
全不锈钢激光焊接封装 |
| 重量 |
80 g |
| 安装螺纹 |
M6；可选1/4英寸 |
| 标准连接器 |
2针MIL-C5015 |
| 安装力矩 |
2.7–6.8 N·m |
| 工作温度 |
−40～+120 °C |
输出选项
| 选项 |
说明 |
| 标准连接器 |
2针MIL-C5015连接器 |
| 一体式防水电缆 |
额定水下深度152 m |
| 一体式铠装电缆 |
提供更强机械防护的一体式铠装电缆 |
接线定义
| 端子 |
接线 |
| A |
电源；红色线芯 |
| B |
公共端；黑色线芯 |
| COM |
屏蔽层 |
安装选项
- M6 × 1安装螺钉
- 1/4英寸安装螺钉
- 1/4英寸转M6转换螺钉
检定资料
典型应用
- 轴承箱体绝对振动测量
- 机械壳体振动监测
- 结构件振动测量
- 工业设备长期状态监测
