BBVM-VS250 Industrieller IEPE-Piezoelektrischer Schwinggeschwindigkeitssensor für die Schwingungsüberwachung

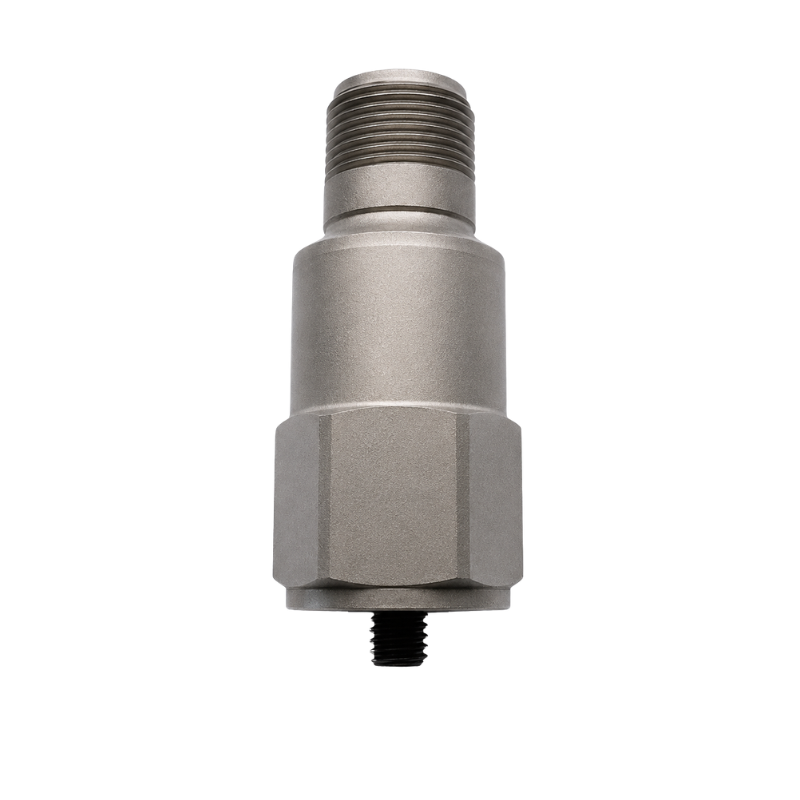

Industrieller IEPE-Piezoelektrischer Schwinggeschwindigkeitssensor BBVM-VS250

Produktübersicht

BBVM-VS250 ist ein industrieller piezoelektrischer IEPE-Schwinggeschwindigkeitssensor für die absolute Schwingungsmessung an Lagergehäusen, Maschinengehäusen und Strukturbauteilen. Er integriert ein PZT-Sensorelement, einen rauscharme Kleinladungsverstärker und eine präzise Integrationsschaltung in einem Edelstahlgehäuse. Seine vollsolidstate Bauweise ohne bewegliche Teile eignet sich für die langfristige industrielle Schwingungsüberwachung.

Hauptspezifikationen

Parameter Wert
Messgröße Schwinggeschwindigkeit
Empfindlichkeit 250 mV/(mm/s), anpassbar
Frequenzgang 3–3.000 Hz (±3 dB)
Messbereich ±200 mm/s
Maximaler Stoß 5.000 g
Messglied PZT-piezoelektrische Keramik
Messprinzip Scherstruktur

Elektrische Spezifikationen

Parameter Wert
Versorgungsspannung 18–28 VDC
Konstantstromeinspeisung 2–10 mA
Ausgangsimpedanz <500 Ω
Isolationswiderstand >10^8 Ω

Mechanische und Umweltspezifikationen

Parameter Wert
Gehäusematerial Edelstahl
Abdichtung Lasergeschweißtes Edelstahlgehäuse
Gewicht 80 g
Montagegewinde M6; 1/4 in optional
Standardanschluss 2-poliger MIL-C-5015-Stecker
Anzugsdrehmoment 2,7–3,8 N·m
Betriebstemperatur -40 bis +120 °C

Ausgangsoptionen

Option Beschreibung
Standardanschluss 2-poliger MIL-C-5015-Stecker
Integriertes wasserdichtes Kabel Nenn-Tauchtiefe: 152 m
Integriertes gepanzertes Kabel Gepanzertes integriertes Kabel für verbesserten mechanischen Schutz

Verdrahtung

Klemme Anschluss
A Versorgung; rote Ader
B Gemeinsamer Anschluss; schwarze Ader
COM Schirm

Montageoptionen

  • M6 × 1-Montageschraube
  • 1/4-in-Montageschraube
  • 1/4-in-zu-M6-Adaptersschraube

Kalibrierung

  • Kalibrierzertifikat mit Frequenzgangkurve

Typische Anwendungen

  • Absolute Schwingungsmessung an Lagergehäusen
  • Schwingungsüberwachung an Maschinengehäusen
  • Schwingungsmessung an Strukturbauteilen
  • Langfristige industrielle Zustandsüberwachung
