Présentation du produit

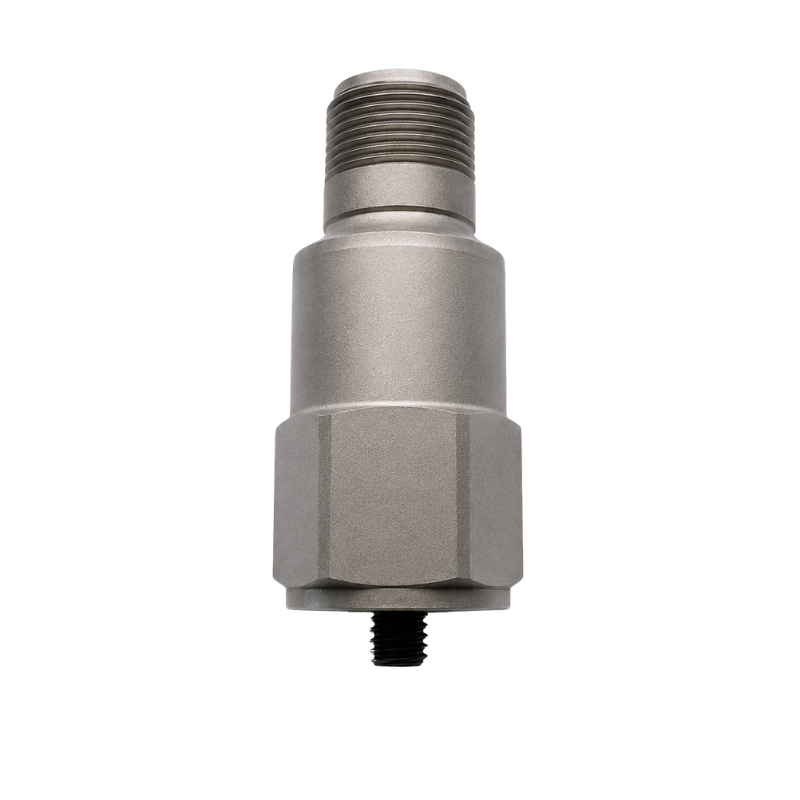

Le BBVM-VS250 est un capteur piézoélectrique IEPE de vitesse vibratoire destiné à la mesure des vibrations absolues sur les paliers, carters de machines et éléments de structure. Son boîtier en acier inoxydable intègre un élément sensible en PZT, un amplificateur de charge miniature à faible bruit et un circuit d’intégration de précision. Sa conception entièrement statique, sans pièce mobile, convient à la surveillance vibratoire industrielle de longue durée.
Caractéristiques principales
| Paramètre | Valeur |
|---|---|
| Grandeur mesurée | Vitesse vibratoire |
| Sensibilité | 250 mV/(mm/s), personnalisable |
| Réponse en fréquence | 3–3 000 Hz (±3 dB) |
| Plage de mesure | ±200 mm/s |
| Résistance maximale aux chocs | 5 000 g |
| Élément sensible | Céramique piézoélectrique PZT |
| Principe de détection | Mode cisaillement |
Caractéristiques électriques
| Paramètre | Valeur |
|---|---|
| Tension d’alimentation | 18–28 V CC |
| Excitation à courant constant | 2–10 mA |
| Impédance de sortie | <500 Ω |
| Résistance d’isolement | >10⁸ Ω |
Caractéristiques mécaniques et environnementales
| Paramètre | Valeur |
|---|---|
| Matériau du boîtier | Acier inoxydable |
| Étanchéité | Boîtier en acier inoxydable soudé au laser |
| Masse | 80 g |
| Filetage de montage | M6 ; 1/4 pouce en option |
| Connecteur standard | MIL-C-5015 à 2 broches |
| Couple de serrage | 2,7–6,8 N·m |
| Température de fonctionnement | −40 à +120 °C |
Options de sortie
| Option | Description |
|---|---|
| Connecteur standard | Connecteur MIL-C-5015 à 2 broches |
| Câble étanche intégré | Profondeur d’immersion nominale de 152 m |
| Câble armé intégré | Câble intégré armé offrant une protection mécanique renforcée |
Câblage
| Borne | Raccordement |
|---|---|
| A | Alimentation ; conducteur rouge |
| B | Commun ; conducteur noir |
| COM | Blindage |
Options de montage
- Vis de montage M6 × 1
- Vis de montage 1/4 pouce
- Vis d’adaptation 1/4 pouce vers M6
Étalonnage
- Certificat d’étalonnage avec courbe de réponse en fréquence
Applications typiques
- Mesure des vibrations absolues sur les paliers
- Surveillance vibratoire des carters de machines
- Mesure des vibrations des éléments de structure
- Surveillance d’état à long terme des équipements industriels
