Descripción del producto

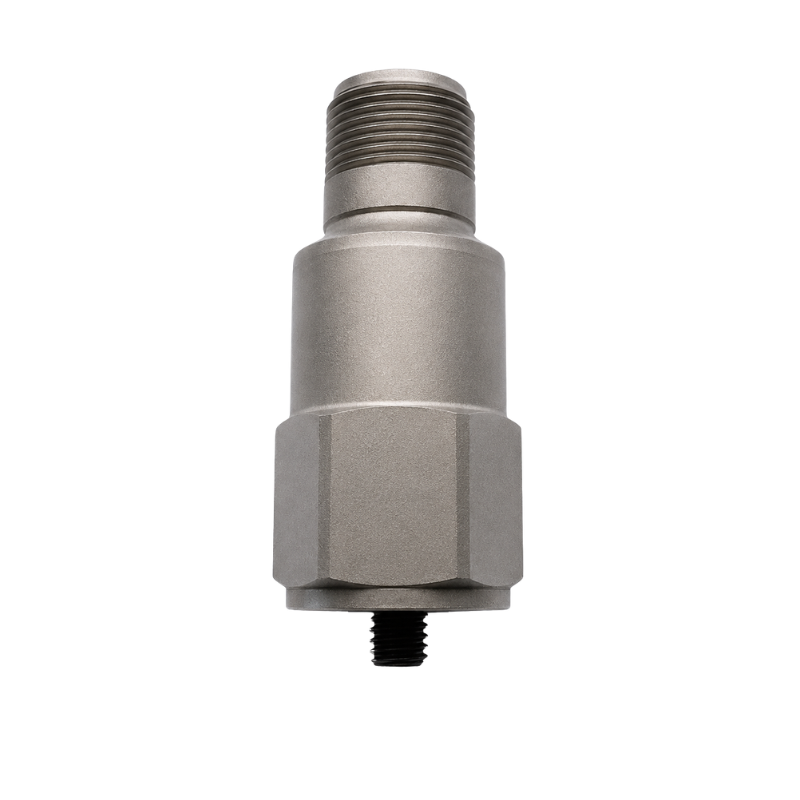

BBVM-VS250 es un sensor industrial piezoeléctrico IEPE de velocidad de vibración diseñado para medir vibraciones absolutas en carcasas de rodamientos, carcasas de máquinas y componentes estructurales. Integra un elemento sensor PZT, un microamplificador de carga de bajo ruido y un circuito de integración de precisión en una carcasa de acero inoxidable. Su construcción de estado sólido, sin piezas móviles, es adecuada para la monitorización de vibraciones industriales a largo plazo.
Especificaciones principales
| Parámetro | Valor |
|---|---|
| Medición | Velocidad de vibración |
| Sensibilidad | 250 mV/(mm/s), personalizable |
| Respuesta en frecuencia | 3–3.000 Hz (±3 dB) |
| Rango de medición | ±200 mm/s |
| Golpe máximo | 5.000 g |
| Elemento sensor | Cerámica piezoeléctrica PZT |
| Estructura de detección | Modo cizalla |
Especificaciones eléctricas
| Parámetro | Valor |
|---|---|
| Tensión de alimentación | 18–28 VDC |
| Excitación de corriente constante | 2–10 mA |
| Impedancia de salida | <500 Ω |
| Resistencia de aislamiento | >10^8 Ω |
Especificaciones mecánicas y ambientales
| Parámetro | Valor |
|---|---|
| Material de la carcasa | Acero inoxidable |
| Sellado | Carcasa de acero inoxidable soldada por láser |
| Peso | 80 g |
| Rosca de montaje | M6; 1/4 in opcional |
| Conector estándar | MIL-C-5015 de 2 pines |
| Par de apriete | 2,7–3,8 N·m |
| Temperatura de trabajo | -40 a +120 °C |
Opciones de salida
| Opción | Descripción |
|---|---|
| Conector estándar | Conector MIL-C-5015 de 2 pines |
| Cable integral impermeable | Profundidad nominal sumergible: 152 m |
| Cable integral blindado | Cable integral blindado para una mejor protección mecánica |
Asignación de cables
| Borne | Conexión |
|---|---|
| A | Alimentación; conductor rojo |
| B | Común; conductor negro |
| COM | Blindaje |
Opciones de montaje
- Tornillo de montaje M6 × 1
- Tornillo de montaje de 1/4 in
- Tornillo de conversión de 1/4 in a M6
Calibración
- Certificado de calibración con curva de respuesta en frecuencia
Aplicaciones típicas
- Medición absoluta de vibraciones en carcasas de rodamientos
- Monitorización de vibraciones en carcasas de máquinas
- Medición de vibraciones en estructuras
- Monitorización industrial de estado a largo plazo
