产品概述

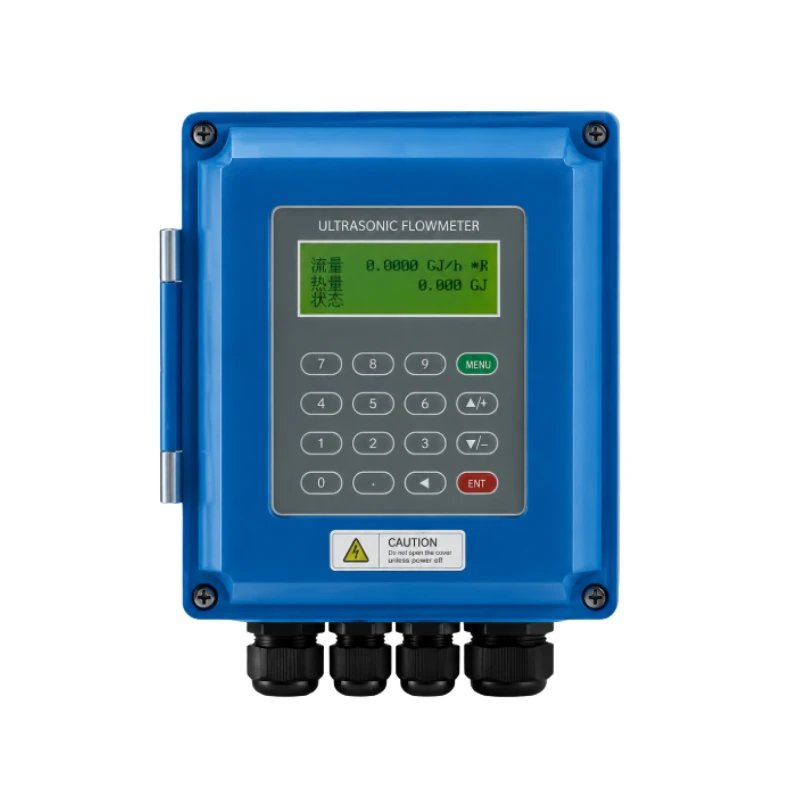

BBUFM-W 是用于长期在线监测的壁挂式超声波液体流量计。仪表采用时差法测量，可配外夹式、插入式或管段式探头，适用于供水、污水、冷却水、油类、化学液体、饮料及其他可传导超声波的液体。
主机提供模拟量、脉冲、继电器和隔离 RS485/Modbus 接口。连接 Pt100 温度探头后，系统还可测量热量或冷量。
产品特点
- 壁挂式长期在线测量
- 测量精度 ±1%
- 适用管径 DN25～DN6000
- 外夹式、插入式及管段式探头可选
- 支持流量及热量/冷量测量
- 提供 4～20 mA、脉冲、继电器和信号接口
- 隔离 RS485，支持 Modbus
- 主机 IP67，探头 IP68
- 交流或直流供电可选
技术参数
| 参数 | 指标 |
|---|---|
| 测量原理 | 超声波时差法 |
| 测量精度 | ±1% |
| 显示屏 | 2 × 20 字符背光 LCD |
| 适用管径 | DN25～DN6000 |
| 管道材质 | 钢、不锈钢、铸铁、铜、水泥、PVC、铝、玻璃钢及带内衬管道 |
| 测量介质 | 水、污水、冷却水、油类、化学液体、饮料及其他可传声液体 |
| 介质温度 | -30～+160 ℃，取决于探头 |
| 流速范围 | 0～±7 m/s |
| 允许浊度 | ≤10000 ppm，气泡较少 |
| 模拟量输出 | 1 路 4～20 mA |
| 脉冲输出 | 1 路 OCT |
| 继电器输出 | 4 路 |
| 信号输入 | 3 路 4～20 mA |
| 温度输入 | Pt100 |
| 通信接口 | 隔离 RS485，Modbus |
| 供电 | 8～36 VDC 或 85～264 VAC |
| 功耗 | 1.5 W |
| 主机工作温度 | -20～+60 ℃ |
| 防护等级 | 主机 IP67；探头 IP68 |
| 主机尺寸 | 132 × 150 × 85 mm |
探头与安装方式
- 外夹式探头：无需切管，适合快速安装和在线改造
- 插入式探头：适合长期固定测量
- 管段式探头：适合小口径或对安装稳定性要求较高的应用
- 高温探头：适用于最高 160 ℃ 的介质
- Pt100 温度探头：用于热量和冷量测量
典型应用
- 固定式管网流量监测
- 给排水和污水处理
- 暖通空调及能源计量
- 工业冷却水和循环水
- 石油、化工及生产过程控制
