Présentation du produit

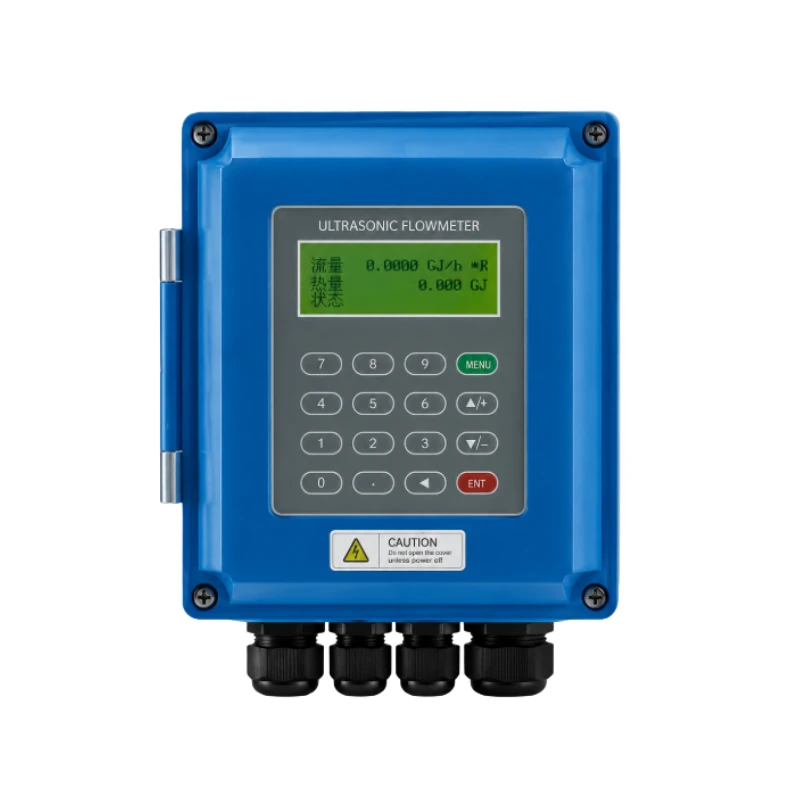

Le BBUFM-W est un débitmètre ultrasonore mural pour la surveillance continue des liquides. La mesure par temps de transit fonctionne avec des capteurs externes, à insertion ou en manchette pour l’eau, les eaux usées, l’eau de refroidissement, les huiles, les produits chimiques, les boissons et d’autres liquides conducteurs des ultrasons.
Le convertisseur propose des interfaces analogiques, impulsionnelles, à relais et RS485/Modbus isolée. Associé à des sondes de température Pt100, le système peut également mesurer l’énergie thermique ou frigorifique.
Caractéristiques principales
- Mesure continue avec convertisseur mural
- Précision de mesure de ±1 %
- Conduites DN25 à DN6000
- Capteurs externes, à insertion et en manchette
- Mesure du débit et de l’énergie thermique ou frigorifique
- Interfaces 4-20 mA, impulsions, relais et signaux
- RS485 isolée avec Modbus
- Convertisseur IP67 et capteurs IP68
- Alimentation CA ou CC
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Principe de mesure | Temps de transit ultrasonore |
| Précision | ±1 % |
| Affichage | LCD rétroéclairé de 2 × 20 caractères |
| Diamètre de conduite | DN25 à DN6000 |
| Matériaux de conduite | Acier, acier inoxydable, fonte, cuivre, ciment, PVC, aluminium, fibre de verre et conduites revêtues |
| Liquides mesurés | Eau, eaux usées, eau de refroidissement, huiles, produits chimiques, boissons et autres liquides conducteurs des ultrasons |
| Température du fluide | -30 à +160 °C selon le capteur |
| Plage de vitesse | 0 à ±7 m/s |
| Turbidité | ≤10000 ppm avec peu de bulles |
| Sortie analogique | Une sortie 4-20 mA |
| Sortie impulsionnelle | Une sortie OCT |
| Sorties relais | Quatre |
| Entrées de signal | Trois entrées 4-20 mA |
| Entrée de température | Pt100 |
| Communication | RS485 isolée avec Modbus |
| Alimentation | 8 à 36 VDC ou 85 à 264 VAC |
| Consommation | 1,5 W |
| Température du convertisseur | -20 à +60 °C |
| Protection | Convertisseur IP67 ; capteurs IP68 |
| Dimensions du convertisseur | 132 × 150 × 85 mm |
Capteurs et montage
- Capteurs externes pour une installation sans découpe de conduite
- Capteurs à insertion pour une mesure fixe permanente
- Capteurs en manchette pour petites conduites ou installations stables
- Capteurs haute température pour fluides jusqu’à 160 °C
- Sondes Pt100 pour mesurer l’énergie thermique et frigorifique
Applications types
- Surveillance fixe du débit dans les conduites
- Alimentation en eau, évacuation et traitement des eaux usées
- CVC et comptage énergétique
- Eau de refroidissement et de circulation industrielle
- Pétrole, chimie et contrôle des procédés
