Produktübersicht

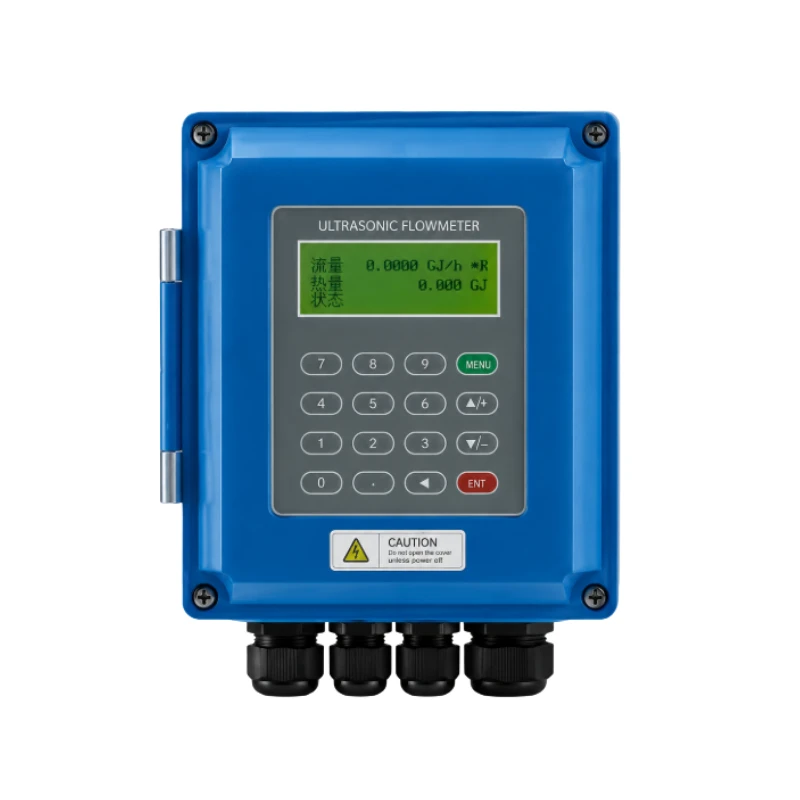

BBUFM-W ist ein wandmontiertes Ultraschall-Durchflussmessgerät für Flüssigkeiten zur langfristigen Online-Überwachung. Die Laufzeitmessung kann mit Anlege-, Einsteck- oder Rohrabschnittswandlern für Wasser, Abwasser, Kühlwasser, Öle, Chemikalien, Getränke und andere akustisch leitfähige Flüssigkeiten kombiniert werden.
Der Umrichter bietet analoge, Impuls-, Relais- und isolierte RS485/Modbus-Schnittstellen. Mit Pt100-Temperatursensoren kann das System auch Heiz- oder Kühlenergie messen.
Hauptmerkmale
- Wandmontierte kontinuierliche Online-Messung
- Messgenauigkeit von ±1 %
- Rohrgrößen von DN25 bis DN6000
- Anlege-, Einsteck- und Rohrabschnittswandler
- Messung von Durchfluss sowie Heiz- und Kühlenergie
- 4-20 mA-, Impuls-, Relais- und Signaleingänge
- Isoliertes RS485 mit Modbus
- IP67-Umrichter und IP68-Wandler
- AC- oder DC-Versorgung
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Messprinzip | Ultraschall-Laufzeitverfahren |
| Genauigkeit | ±1 % |
| Anzeige | Hintergrundbeleuchtetes LCD mit 2 × 20 Zeichen |
| Rohrgröße | DN25 bis DN6000 |
| Rohrmaterialien | Stahl, Edelstahl, Gusseisen, Kupfer, Zement, PVC, Aluminium, Glasfaser und ausgekleidete Rohre |
| Messmedien | Wasser, Abwasser, Kühlwasser, Öle, Chemikalien, Getränke und andere akustisch leitfähige Flüssigkeiten |
| Mediumtemperatur | -30 bis +160 °C, je nach Wandler |
| Geschwindigkeitsbereich | 0 bis ±7 m/s |
| Trübung | ≤10000 ppm mit begrenzter Blasenbildung |
| Analogausgang | Ein 4-20 mA-Ausgang |
| Impulsausgang | Ein OCT-Ausgang |
| Relaisausgänge | Vier |
| Signaleingänge | Drei 4-20 mA-Eingänge |
| Temperatureingang | Pt100 |
| Kommunikation | Isoliertes RS485 mit Modbus |
| Stromversorgung | 8 bis 36 VDC oder 85 bis 264 VAC |
| Leistungsaufnahme | 1,5 W |
| Umrichtertemperatur | -20 bis +60 °C |
| Schutz | IP67-Umrichter; IP68-Wandler |
| Umrichterabmessungen | 132 × 150 × 85 mm |
Wandler und Montage
- Anlegewandler für die Montage ohne Rohrtrennung
- Einsteckwandler für feste Dauerinstallationen
- Rohrabschnittswandler für kleine Rohre oder stabile Installationen
- Hochtemperaturwandler für Medien bis 160 °C
- Pt100-Temperatursensoren für Heiz- und Kühlenergiemessung
Typische Anwendungen
- Feste Durchflussüberwachung in Rohrleitungen
- Wasserversorgung, Entwässerung und Abwasserbehandlung
- HLK und Energiemessung
- Industrielles Kühl- und Umlaufwasser
- Erdöl, Chemie und Prozessregelung
